Интеграция по протоколу CAN-Bus: как Android-магнитолы общаются со штатными автомобильными сетями без появления ошибок

Современные автомобили - это уже не просто механические машины с проводкой; это мобильные локальные сети (LAN), управляемые сложными вычислительными архитектурами. При обновлении заводской мультимедийной системы до продвинутой автомагнитолы на Android главная забота автолюбителей и инженеров заключается не в размере экрана или скорости процессора. Главное - это целостность сети.

Как нештатное головное устройство бесшовно интегрируется в закрытую экосистему автомобиля, не вызывая диагностических кодов неисправностей (DTC), не нарушая работу сети комфорта и - хуже всего - не вызывая паразитного разряда аккумулятора?

В этом техническом разборе подробно описываются инженерные решения, лежащие в основе интеграции протокола CAN-Bus от SMARTY Trend, и показано, как мы преодолеваем разрыв между системами Android с открытым исходным кодом и закрытыми заводскими автомобильными сетями.

1. Что такое CAN-шина и зачем она нужна нештатной мультимедиа?

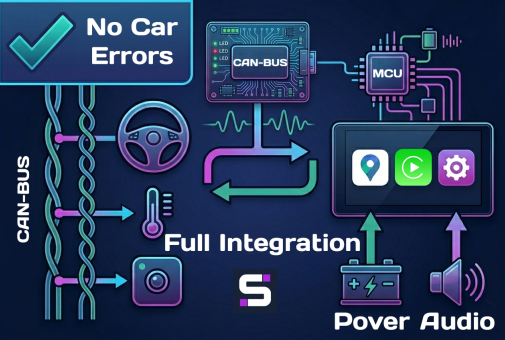

Что такое CAN-Bus адаптер в автомобильной магнитоле? CAN-Bus (Controller Area Network) адаптер - это аппаратный шлюз со специализированной прошивкой, который переводит высокоскоростные сообщения закрытой сети автомобиля (HEX-коды) в стандартные API-команды, понятные системе Android, и наоборот. Он позволяет нештатным магнитолам управлять заводскими системами климат-контроля, сохранять кнопки на руле и отображать штатный парктроник без возникновения ошибок связи с ЭБУ.

+------------------------+      +---------------------+      +---------------------------+
|  Шина CAN High/Low     | ---> |  SMARTY Trend MCU   | ---> | Android OS (HAL/API)      |
|  (Заводской HEX-код)   | <--- |  & Шлюз декодера    | <--- | (Интерфейс и приложения)  |
+------------------------+      +---------------------+      +---------------------------+

В типичном автомобиле ЭБУ (электронные блоки управления) постоянно транслируют сообщения по витой паре проводов, известных как CAN-High и CAN-Low. Эти сообщения управляют всем: от оборотов двигателя и состояния дверей до матриц угла поворота руля и шагов климат-контроля.

Когда вы снимаете заводскую магнитолу, вы убираете не просто аудиодисплей; вы удаляете важный узел из этой сети. Если в сети внезапно пропадает узел, центральный межсетевой шлюз (CGW) или блок управления кузовным оборудованием (BCM) фиксирует ошибки связи (например, коды OBD-II серии U, такие как U0184 - Потеря связи с радиоприемником).

2. Механика перевода: аппаратное декодирование против программного выполнения

Чтобы предотвратить конфликты в сети, SMARTY Trend использует двухслойную топологию интеграции: выделенный внешний модуль аппаратного CAN-декодера в сочетании с высокооптимизированным внутренним чипом MCU (микроконтроллера) на материнской плате головного устройства.

Активная симуляция узла: устранение «стражей» сети

Когда автомобиль сканирует свою сеть с помощью диагностики OBD-II, система SMARTY Trend активно отвечает правильным криптографическим рукопожатием и идентификаторами, требуемыми конкретной маркой и моделью автомобиля (например, K-CAN у BMW, CAN-B у Mercedes или CAN-Infotainment у VAG). Действуя как идеальный цифровой двойник заводской магнитолы, центральный шлюз автомобиля фиксирует ноль сетевых аномалий, сохраняя приборную панель абсолютно чистой от индикаторов "Check Engine" или предупреждений о неисправности оборудования.

3. Сохранение сложных OEM-функций: климат, парковка и динамика

Один из самых больших страхов покупателей - потеря глубоко интегрированных настроек автомобиля. Наша интеграция с CAN-шиной декодирует необработанные пакеты шестнадцатеричных телеметрических данных в режиме реального времени, переводя их в плавные оверлеи интерфейса высокого разрешения за считанные миллисекунды.

Кнопки рулевого управления (SWC): резистивные против цифровой шины

В отличие от старых автомобилей, которые использовали аналоговое сопротивление (провода Key 1/Key 2) для обнаружения нажатий кнопок, современные автомобили премиум-класса направляют команды рулевого управления через цифровые пакеты CAN. Шлюз SMARTY Trend считывает заголовки этих конкретных пакетов. Когда вы нажимаете «Громкость вверх», пакет мгновенно преобразуется в команду громкости системы Android, не влияя на другие модули на той же линии шины.

Оптические парковочные системы (OPS) и динамическая траектория

При включении задней передачи головное устройство не просто переключается на видеопоток с камеры. CAN-декодер считывает пакеты данных датчика угла поворота рулевого колеса (SAS) напрямую с шины шасси. Он применяет тригонометрические алгоритмы для расчета точной траектории автомобиля, проецируя динамические, изгибающиеся линии рулевого управления поверх видеопотока и одновременно отображая радарные датчики парковки на разделенном экране.

[Модуль SAS] ---> (CAN-High/Low) ---> [Модуль декодера] ---> [Android HAL] ---> [Динамические линии поверх видео]

4. Решение для цикла сна: устранение паразитного разряда аккумулятора в 2026 году

Самая серьезная техническая проблема с плохо спроектированными нештатными магнитолами - это печально известный паразитный разряд аккумулятора. Если головное устройство или его CAN-декодер не переходят в режим истинного низкого энергопотребления, они могут разрядить исправный автомобильный аккумулятор за одну ночь.

Разряжает ли Android-магнитола автомобильный аккумулятор? | Тест глубокого сна SMARTY Trend

Смотреть на YouTube

Почему происходит паразитный разряд?

Автомобили используют команду, известную как сообщение о переходе сети в режим сна (Network Sleep Message). Когда зажигание выключено, а двери заблокированы, BCM отправляет команду всем ЭБУ «уснуть». Если сторонний декодер продолжает транслировать пакеты данных или «шум» в CAN-шину, он случайно заставляет всю сеть автомобиля бодрствовать. Главные компьютеры автомобиля остаются в активном состоянии, потребляя ток от 2А до 5А.

       [Зажигание автомобиля выключено и заблокировано]
                         |
           [BCM транслирует: "Всем уснуть"]
                         |
         +---------------+---------------+
         |                               |
[Дешевый CAN-адаптер]          [Архитектура SMARTY Trend]
 - Продолжает вещание данных    - Мгновенно отключает линии TX/RX
 - ЭБУ машины не засыпают       - Снижает потребление до < 5мА
 - АКБ разряжается за ночь      - Активен режим глубокого сна
         |                               |
  (КРИТИЧЕСКАЯ ОШИБКА)           (БЕЗОПАСНО И ПРОВЕРЕНО)

Протокол нулевого разряда SMARTY Trend

Наши аппаратные модули используют интеллектуальную систему автоматического определения состояния шины (ABSD).

1. Завершение связи: Как только отключается линия аксессуаров автомобиля (ACC), наш MCU разрывает все активные линии передачи (TX) и приема (RX), ведущие к CAN-шине автомобиля.

2. Режим глубокого сна: Головное устройство переходит в режим ожидания с ультранизким потреблением энергии, а CAN-декодер снижает потребление тока до менее 5 мА.

3. Отсутствие фантомных пробуждений: Поскольку наши модули полностью молчат после блокировки автомобиля, BCM безопасно отключает все вспомогательные реле, защищая долговечность аккумулятора вашего автомобиля даже при неделях простоя.

5. FAQ: Всё, что вам нужно знать об интеграции с Android

Вопрос 1: Приведет ли установка Android-магнитолы к аннулированию гарантии производителя моего автомобиля?

Ответ: Нет. Юридически, в соответствии с такими нормативными актами, как Закон о гарантиях Магнусона-Мосса (и аналогичными европейскими законами о защите прав потребителей), производитель не может аннулировать гарантию на автомобиль просто из-за установки нештатного оборудования, если только он не докажет, что эта деталь напрямую вызвала неисправность. Поскольку устройства SMARTY Trend подключаются с помощью жгутов plug-and-play с изолированными CAN-декодерами, они не изменяют оригинальную заводскую проводку и не врезаются в неё, сохраняя соответствие гарантийным требованиям.

Вопрос 2: Почему некоторые нештатные экраны вызывают предупреждения подушек безопасности или ABS на приборной панели?

Ответ: Это происходит, когда низкокачественный CAN-адаптер транслирует конфликтующие идентификаторы узлов (Node ID) в сеть, вызывая коллизию пакетов данных. Когда критически важная система безопасности, такая как модуль ABS или SRS (подушки безопасности), сталкивается с прерыванием передачи данных из-за этой коллизии пакетов, она фиксирует ошибку безопасности. Прошивка SMARTY Trend использует строго изолированные параметры только для чтения для критически важных для безопасности ID, обеспечивая нулевое вмешательство в тормозную систему, систему раскрытия подушек или сети безопасности.

Вопрос 3: В чем разница между стандартными CAN-модулями от Hiworld или Raise и кастомизированными модулями для SMARTY Trend?

Ответ: В то время как такие бренды, как Hiworld и Raise, производят универсальное оборудование, вся магия заключается в конфигурации прошивки. SMARTY Trend использует специально разработанные профили MCU, которые соответствуют конкретному региону, комплектации и вариациям компонентов вашего автомобиля. Это гарантирует более плавную интеграцию интерфейса, более высокую частоту обновления экрана для меню климата и более точный анализ полей данных автомобиля, чем у обычных готовых альтернатив.

Заключение: Инженерия вашего спокойствия

Обновление приборной панели вашего автомобиля с помощью Android-магнитолы никогда не должно означать жертвование его цифровой целостностью. Выбирая передовую архитектуру аппаратного шлюза с активной симуляцией узлов и точными протоколами автоматического сна, SMARTY Trend обеспечивает интеграцию подлинного OEM-уровня. Ваши заводские функции остаются нетронутыми, электрическая система - в безопасности, а диагностика автомобиля - совершенно свободной от ошибок.
