Einbau des Android-Autoradios im Jaguar XJ (X351) 2010–2020: Schritt-für-Schritt-Anleitung

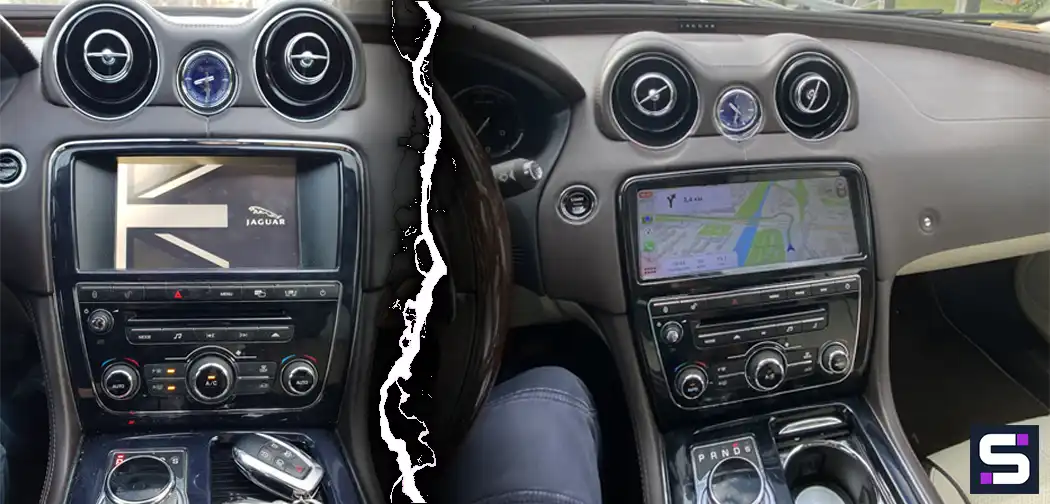

Die Nachrüstung eines SMARTY Trend Android-Multimediasystems in einer Jaguar XJ / XJL (X351, Baujahre 2010-2020) Oberklasse-Limousine modernisiert das veraltete Werks-System von Bosch oder Harman vollständig. Sie erhalten ein modernes 10,25-Zoll IPS/QLED-Touch-Display, kabelloses Apple CarPlay, Android Auto, Echtzeit-Navigation und Zugriff auf Google Play Apps. Alle Werksfunktionen wie das originale OEM-Menü, die Klimasteuerung, die 360°-Kamera und das Meridian / Bowers & Wilkins Soundsystem bleiben zu 100% erhalten.

Technische Daten des SMARTY Trend Systems für Jaguar XJ (X351)

Das aufgerüstete Hauptsystem wurde für die nahtlose Integration in das Fahrzeuginterieur entwickelt, ohne die erstklassige Ästhetik des Original-Armaturenbretts zu beeinträchtigen.

Vorbereitung und Diagnose vor der Montage

Klemmen Sie vor Beginn jeglicher Arbeiten an der Elektrik zwingend den Minuspol der Fahrzeugbatterie im Kofferraum ab.

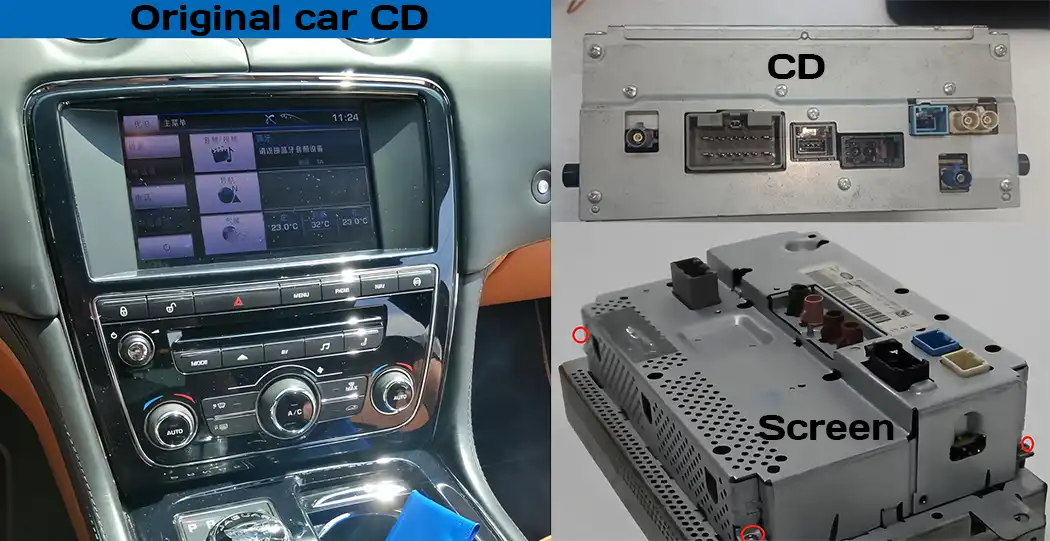

Varianten des Werkssystems

Achten Sie besonders auf die Rückseite des originalen Monitors und des CD-Laufwerks. Je nach Baujahr können sich die Steckeranschlüsse unterscheiden.

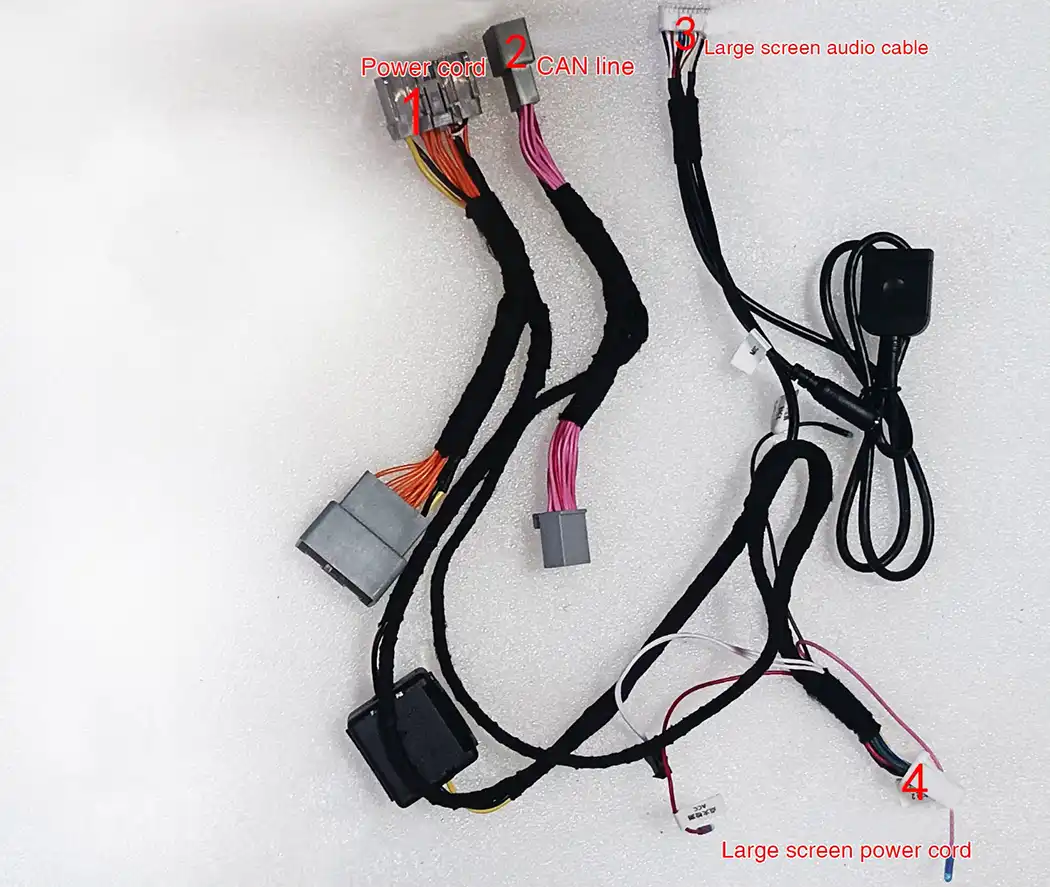

Spezifikation des SMARTY Trend Kabelbaums

Der Anschluss erfolgt nach dem Prinzip Plug & Play (Pin-to-Pin). Der mitgelieferte Kabelbaum entspricht exakt der Jaguar-Werksverkabelung, sodass keine Kabel abgeschnitten oder gelötet werden müssen.

Schritt-für-Schritt-Einbauanleitung

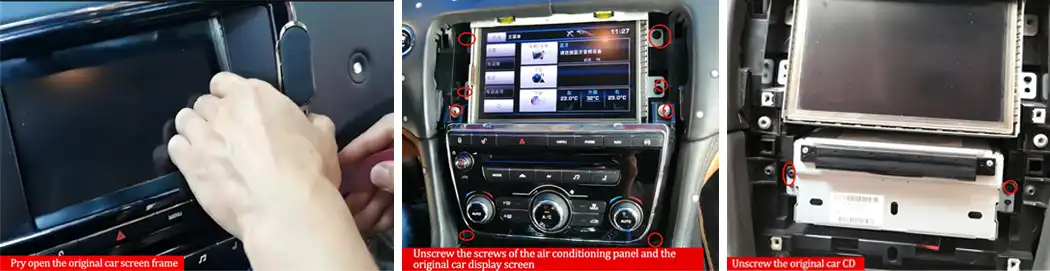

Schritt 1: Demontage von Displayrahmen und Klimabedieneinheit

Hebeln Sie den Zierrahmen des Werksdisplays mit dem Kunststoff-Werkzeug vorsichtig ab. Lösen Sie nach Entfernen der Blende die Befestigungsschrauben der Klimasteuerung und des Bildschirms.

Schritt 2: Ausbau des CD-Laufwerks und Kabelverlegung

Entnehmen Sie das Klimamodul und lösen Sie die zwei Schrauben des unteren CD-Laufwerks (CD Host). Schließen Sie den Hauptstromkabelbaum und die CAN-Bus-Leitung in Reihe am Stecker des CD-Laufwerks an und führen Sie die Strom- und Audiokabel zum oberen Display-Schacht.

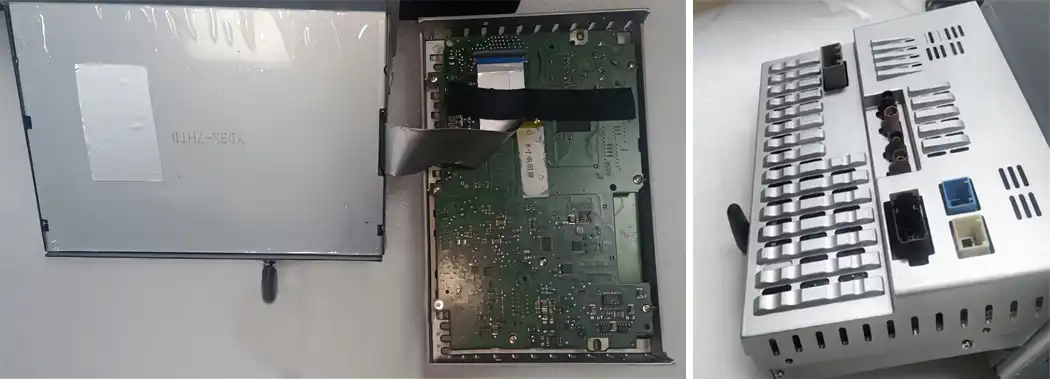

Schritt 3: Übertragung der originalen Hauptplatine

Um die vollständige Funktion des Jaguar-OEM-Menüs, der Luftfederung und der Klimaeinstellungen beizubehalten, muss die originale Hauptplatine des Werksbildschirms in das mitgelieferte SMARTY Trend Schutzgehäuse eingesetzt werden.

1. Demontage: Öffnen Sie das Gehäuse des Werksmonitors und entnehmen Sie vorsichtig die Hauptplatine.
2. Verbindung: Schließen Sie das Flachbandkabel (Ribbon Cable) des neuen Geräts an den Platine-Anschluss an.
3. Fixierung: Befestigen Sie die Platine im mitgelieferten Metallschutzgehäuse.

Schritt 4: Funktionsprüfung und Zusammenbau

Schließen Sie GPS/4G-Antennen, USB-Kabel und Hauptstecker an den neuen 10,25-Zoll-Bildschirm an. Klemmen Sie die Batterie wieder an und überprüfen Sie alle Funktionen vor dem finalen Zusammenbau:

• OEM-Menü: Prüfen Sie das Umschalten in den Werksmodus und die Funktion des Jaguar-Menüs.
• Audiowiedergabe: Stellen Sie sicher, dass der Ton über AUX auf das Meridian-Soundsystem übertragen wird.
• Kameras & Lenkradtasten: Legen Sie den Rückwärtsgang ein, um die Kameras zu testen, und überprüfen Sie die Lenkradtasten.
