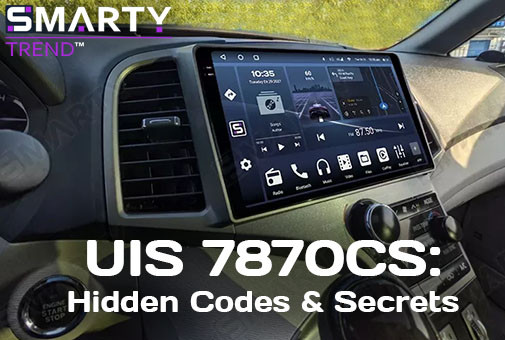

Häufig gestellte Fragen zu Android-Autoradios mit UIS 7870: Service-Codes, Einstellungen und Fehlerbehebung

Kurzübersicht

Leitfaden zur Einrichtung und Wartung von Android-Autoradios auf Basis des UIS 7870 Prozessors. Beinhaltet werkseitige Service-Codes (3368, 5768, 7870), den Algorithmus zur Behebung der Batterieentladung über den Ruhezustand (Dormancy), Methoden zur präzisen Anpassung der Matrix-Hintergrundbeleuchtung, die Aktivierung von 360-Grad-Kamerasystemen, die Lösung von Problemen mit dem RCA/Type-C-Videoausgang und die Steuerung des Kühlgebläses.

Übersichtstabelle zur schnellen Fehlerbehebung:

Wie entferne ich die schwebende Schaltfläche vom Bildschirm?

Bei der Verwendung eines Android-Autoradios mit 2,7 GHz (UIS 7870SC) kann die schwebende Schnellzugriffsschaltfläche über laufenden Apps aktiv bleiben, UI-Elemente blockieren oder den Fahrer während der Navigation und Medienwiedergabe ablenken.

Lösung:

Um diese Schaltfläche erfolgreich vom Display Ihres UIS 7870SC Autoradios zu entfernen, führen Sie folgende Schritte aus:

Watch on YouTube

Wie schließe ich die Rückfahrkamera an?

Bei Fahrzeugen mit Werkskamera ist der erforderliche Adapter im Lieferumfang enthalten, jedoch wird die Originalkamera in einigen Fällen nicht unterstützt und muss ausgetauscht werden.
Auch bei vielen Budget-Fahrzeugen ist ab Werk keine Kamera vorgesehen, obwohl dieses Zubehör für sicheres Parken unerlässlich ist.

Lösung:

Für den erfolgreichen Anschluss, die Konfiguration und Fehlerbehebung der Rückfahrkamera an Ihrem Android-Autoradio folgen Sie bitte den detaillierten Anweisungen in unserem Handbuch.

Bitte beachten Sie: Wenn das Bild der Rückfahrkamera ständig schwarz-weiß ist, Verzerrungen oder Flackern aufweist, stellen Sie sicher, dass das Massekabel der Kamera sicher an einem sauberen Metallpunkt der Karosserie befestigt ist, um Signalstörungen zu vermeiden.
Überprüfen Sie zudem die Einstellungen des Autoradios und wählen Sie den korrekten Videostandard (AHD / NTSC / PAL) sowie die passende Auflösung für Ihre Kamera.

Wie schließe ich die Lenkradtasten an und programmiere sie (SWC)?

Gestützt auf unsere langjährige Erfahrung bei der Installation von Android-Geräten gibt es zwei Arten von Lenkradtasten: analoge resistive (KEY1/KEY2) oder digitale, die über den CAN-Bus des Fahrzeugs kommunizieren.

Lösung:

• Überprüfung von Protokoll und Werkseinstellungen: Vergewissern Sie sich vor der Programmierung der Tasten, dass der digitale Datenbus Ihres Autos ordnungsgemäß funktioniert. Gehen Sie zu «Werkseinstellungen» → «Fahrzeugauswahl» (oder «CAN-Bus-Einstellungen») und wählen Sie Hersteller und Modell Ihres Fahrzeugs (sowie den passenden Protokolldecoder wie Raise, Simple Soft oder Hiworld). Das System wendet die korrekten digitalen Befehle an.
• Zugriff auf die Lenkradfernbedienungs-Lernfunktion: Öffnen Sie das Hauptmenü des Autoradios, wechseln Sie zu «Einstellungen» → «Fahrzeugeinstellungen» und wählen Sie die App «Lenkrad-Lernen» (oder SWC), die für die UIS7870SC-Plattform entwickelt wurde.
• Löschen des vorherigen Speichers: Drücken Sie die Taste «Zurücksetzen» oder «Löschen», um alte Profile zu entfernen.
• Programmierung physischer Tasten: Halten Sie eine physische Taste am Lenkrad gedrückt (z. B. Lautstärke erhöhen) und tippen Sie dann auf das entsprechende Symbol auf dem Bildschirm des Autoradios. Halten Sie die Taste gedrückt, bis das System den Befehl registriert.
• Speichern und Überprüfen: Wiederholen Sie den Vorgang für alle weiteren Tasten und klicken Sie auf «Speichern».

Watch on YouTube

Ausschalten des Autoradios über die Taste

Aus der Praxis schaltet sich das Autoradio durch Drücken der Taste auf der Frontblende nicht vollständig aus. Dabei wird lediglich die Bildschirmbeleuchtung abgeschaltet (ähnlich wie die Sperrtaste am Smartphone). In diesem Modus verbraucht das Gerät weiterhin ca. 1A und entlädt die Autobatterie bis zum Morgen vollständig.

Der Algorithmus aller Autoradios ist wie folgt: Das Radio erhält permanent Strom am gelben Kabel (+12V BATT) und am schwarzen (GND). Wenn +12V am roten Kabel (ACC) anliegen, schaltet sich das Gerät ein; bei Wegfall der Spannung schaltet es sich aus.

Wenn Sie das Autoradio unabhängig vom Zündschlüssel ein- und ausschalten möchten, müssen Sie einen physischen Schalter in die ACC-Leitung einbauen.

P.S.: Moderne Fahrzeuge können nach dem Abschalten des ACC-Signals noch 5 bis 30 Minuten Spannung auf Zubehörteile geben (bis Sie beispielsweise die Tür öffnen oder das Auto verriegeln). Der Algorithmus des Autoradios bleibt jedoch derselbe: Der CAN-Bus schaltet die Spannung am ACC-Kabel ein oder aus.

Musik spielt beim Start zu laut, wie kann man das beheben?

Manchmal wenden sich Benutzer mit folgendem Problem an unseren Service: Bei jedem Einschalten des Geräts spielt die Musik mit hoher Lautstärke, unabhängig von der Einstellung vor dem Ausschalten.

Lösung:

Dieser Parameter wird in den Einstellungen des Autoradios geändert:

Settings → Sound → Default volume switch

Unterstützt mein Gerät 360-Grad-Kameras?

Diese Funktion ist nicht bei allen Geräten verfügbar. In den meisten Fällen wird sie als Option auf Kundenwunsch geliefert, wenn ein Autoradio mit 360-Grad-Kameras erworben oder deren zukünftige Nutzung angegeben wird.

Sie können das Vorhandensein des 360-Moduls auf einem bereits gekauften Gerät im Menü überprüfen:

Settings → About device → System Information

Die 360-Grad-Kamerafunktion lässt sich in den Einstellungen ein- und ausschalten:

Settings → Factory → Switch backcar camera

Wenn keine Rückfahrkamera installiert ist und beim Einlegen des Rückwärtsgangs ein schwarzer Bildschirm angezeigt wird, deaktivieren Sie den Radar:

Settings → Factory → Local Reverse Switch

Reduzierung der Display-Helligkeit

Da wir seit über 15 Jahren Autoradios in verschiedene Fahrzeuge einbauen, erhalten wir regelmäßig Feedback von Autofahrern. Einer der häufigsten Wünsche: unzureichende Abdunklung des Bildschirms bei Nacht, was den Fahrer blenden und ablenken kann.

Lösung:

Settings → Factory → Backlight current adjustment

Stellen Sie die minimale Helligkeitsschwelle ein. Seien Sie vorsichtig! Bei zu niedrigen Werten lässt sich die Beleuchtung komplett ausschalten oder es kann zu Flimmern der Matrix kommen.

Anschluss eines Zusatzmonitors an RCA video out

Diese Autoradios bieten keine direkte Videoausgabe über RCA. Das Bild kann über ein Type-C-zu-HDMI-Kabel ausgegeben werden (nach vorheriger Aktivierung der Videoausgangsfunktion in den Einstellungen).

Videos können an externe Monitore auch über einen speziellen Adapter USB-CVBS Adapter auf RCA-Schnittstellenkabel übertragen werden.

Einschalten des Kühlgebläses

In den Systemeinstellungen lassen sich die Betriebsmodi des Lüfters und die Bedingungen für dessen Aktivierung festlegen.

Wenn der Lüfter in den Einstellungen eingeschaltet ist, sich aber nicht dreht, ist das Stromversorgungskabel des Lüfters möglicherweise mit der Stromversorgung des Verstärkers/Subwoofers verbunden. Öffnen Sie in diesem Fall die Equalizer-App, wechseln Sie zum Bereich «Tiefen» und schalten Sie den Verstärker ein.

Die richtige Konfiguration: Garant für eine lange Lebensdauer des Autoradios

Die UIS 7870 Plattform mit 2K-Bildschirm ist eine der leistungsstärksten und funktionsreichsten Lösungen für automobile Multimedia-Systeme auf dem heutigen Markt. Das volle Potenzial des Geräts lässt sich jedoch nur durch eine korrekte Erstkonfiguration und den gezielten Einsatz von Service-Codes ausschöpfen, während gleichzeitig Probleme wie Batterieentladung oder Peripheriefehler vermieden werden.

Wenn Sie in dieser Wissensdatenbank keine Antwort auf Ihre Frage gefunden haben oder Unterstützung bei der Auswahl des passenden Autoradios und Zubehörs für Ihr Fahrzeug benötigen, stehen Ihnen die Spezialisten von SMARTY Trend jederzeit für eine Beratung und Unterstützung bei der Einrichtung zur Verfügung.
