Guía de Instalación: Pantalla Tesla Pajero 4 (2006-2024)
Guía paso a paso para instalar la pantalla Android Tesla en Pajero 4 (2006-2024). Transferencia de placa del ordenador de a bordo y soporte Rockford.
Instalación de una pantalla Android estilo Tesla en Mitsubishi Pajero 4 (Wagon): Guía completa + Traslado de la placa del ordenador de a bordo
IMPORTANTE: LA SEGURIDAD ES LO PRIMERO
¡Antes de comenzar cualquier trabajo de montaje, desconecte el borne negativo (-) de la batería! Esto evitará cortocircuitos, errores en los airbags (Airbag SRS) y daños en las unidades de control del bus CAN originales. Todos los trabajos se realizan mediante la tecnología "Pin-to-Pin", manteniendo plenamente la garantía de fábrica del vehículo.
Introducción y descripción técnica

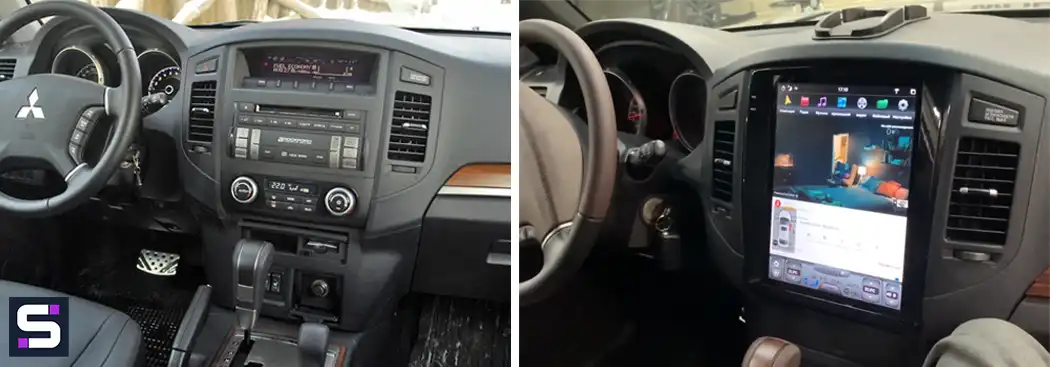

La instalación de una unidad principal vertical de estilo Tesla (Vertical Screen) en el Mitsubishi Pajero 4 / Pajero Wagon / Montero 4 (2006-2020) es la mejor forma de modernizar el interior. Los sistemas SMARTY Trend integran el ordenador de a bordo, la multimedia QLED, la navegación y el control del clima en una sola pantalla ancha IPS/QLED de alta definición.
Una característica particular del montaje en el Pajero 4 equipado con sistema de audio Rockford Fosgate y pantalla superior de a bordo es la necesidad de trasladar cuidadosamente la placa de circuito impreso verde original de la pantalla superior a un nicho especial ubicado en la parte trasera del nuevo equipo.

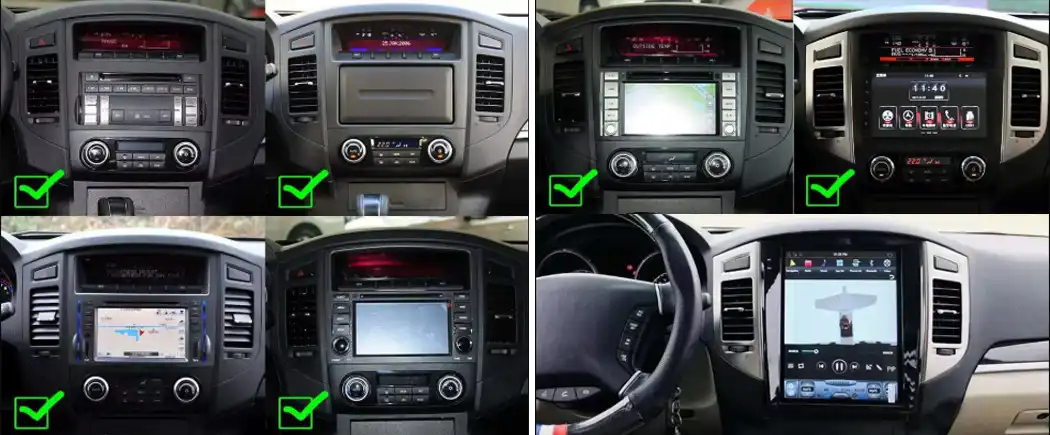

Especificaciones técnicas y compatibilidad
| Función del vehículo | Estado tras la instalación | Detalles de conexión / Configuración |
|---|---|---|
| Controles del volante (SWC) | ✔ Soporte al 100% | Se realiza mediante el módulo CAN-Bus |
| Amplificador Rockford Fosgate | ✔ Soporte completo | Encendido por CAN, ajuste de balance y subwoofer |
| Ordenador de a bordo | ✔ Se conserva por completo | Traslado de la placa de circuito verde original de la pantalla |
| Climatizador | ✔ Visualización y control | Sincronización de datos mediante bus CAN |
| Cámara de visión trasera original | ✔ Compatible | Conexión a través de adaptador RCA con reductor de 6V/12V |
| GPS / GLONASS / Beidou | ✔ Módulo de modo dual | Antena remota de alta sensibilidad |
Herramientas necesarias
- Desmontadores de plástico (palancas) para desmontar con cuidado molduras y difusores de aire.
- Destornillador de estrella PH1 / PH2.
- Destornillador de precisión PH0 / PH00 (para desmontar el ordenador de a bordo original).
- Cinta textil antirruido para organizar los arneses de cables.
- Funda protectora para la palanca de cambios del cambio automático.
Instrucciones de instalación paso a paso

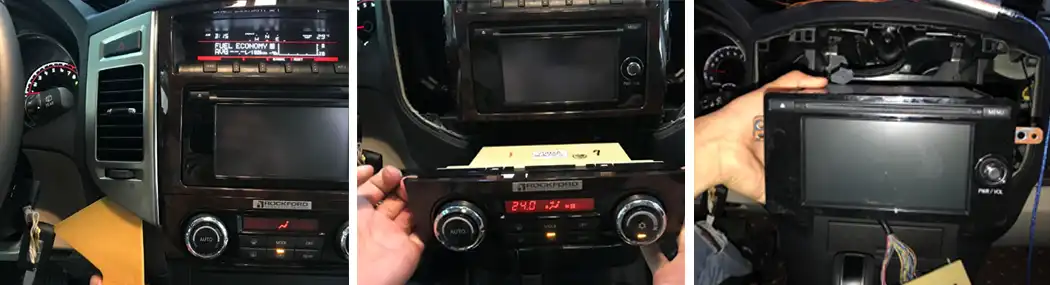

Paso 1: Desmontaje de la consola original
- Haga palanca con la herramienta de plástico en el borde inferior de las rejillas de ventilación plateadas izquierda y derecha. Desenganche los clips de abajo hacia arriba.
- Extraiga el panel de control del climatizador y desconecte los conectores originales.
- Desatornille los tornillos de fijación de la radio original y de la pantalla del ordenador de a bordo. Retire los módulos.

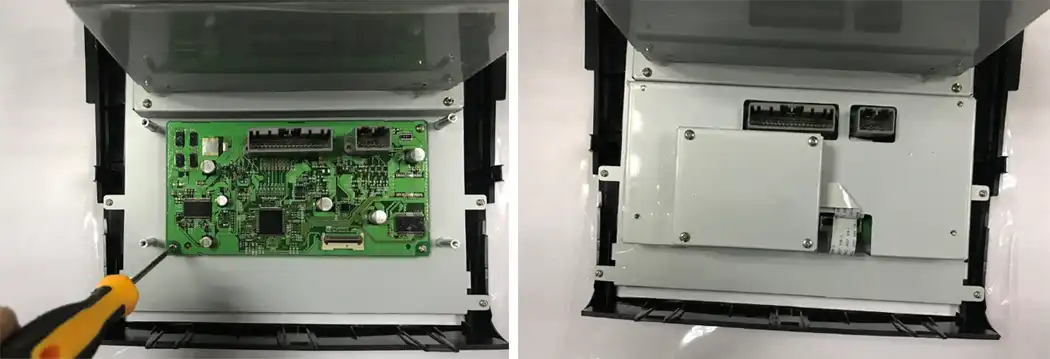

Paso 2: Traslado de la placa verde del ordenador de a bordo
- Coloque la pantalla original retirada sobre un paño suave. Retire los tornillos del perímetro de la carcasa.
- Desconecte cuidadosamente el cable plano flexible (Flex Ribbon Cable) que va desde la pantalla LCD hasta la placa verde.
- Retire los tornillos de fijación y extraiga la placa.
- Instálela en el nicho específico con soportes metálicos situado en el panel posterior de la nueva pantalla Android SMARTY Trend.
- Fije la placa con los tornillos originales y conecte el cable plano adaptador suministrado.
Paso 3: Conexión y configuración del CAN-Bus

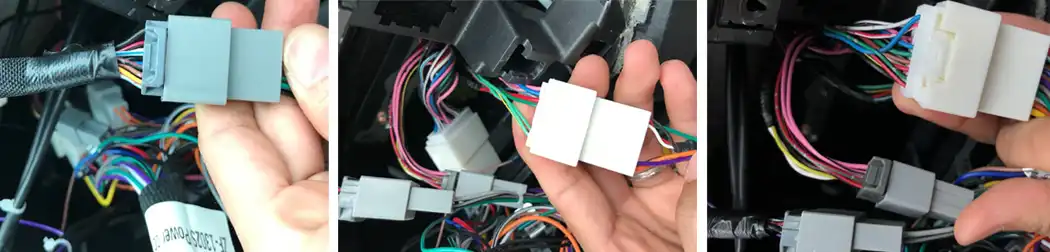

Conecte el cable de alimentación principal "Pin-to-Pin". Conecte el decodificador CAN incluido para integrar la pantalla con la electrónica del coche.
Preguntas frecuentes (FAQ)
¿Se mantendrá el funcionamiento del amplificador original Rockford Fosgate?
Sí, gracias al adaptador CAN-Bus, la señal de encendido y el control del sonido se transmiten por completo al amplificador. El procesador DSP integrado de SMARTY Trend también permite ajustar los retardos de tiempo y el ecualizador gráfico.
¿Por qué es necesario trasladar la placa del ordenador de a bordo original?
En el Mitsubishi Pajero 4, esta placa procesa los datos del consumo de combustible, la autonomía, la temperatura exterior y el barómetro. Al trasladarla al chasis de la pantalla estilo Tesla, estas funciones se conservan al 100%.
| Sistema operativo: | Android 11 R |
| Monitor: | 12.1 pulgadas IPS |
| Resolución: | HD Vertical (1280x720 px) |
| Procesador: | 2.0 GHz Octa-Core (Snapdragon 665) |
| RAM + SSD: | 4+64 / 8+128 Gb |
| Car link: | Apple CarPlay inalámbrico y Android Auto |
| Regalo gratis: | DVR con ADAS / TPMS / Cámara trasera HD |
