Integracja poprzez protokół CAN-Bus: jak radia Android komunikują się z oryginalnymi sieciami bez generowania błędów

Nowoczesne pojazdy to już nie tylko proste maszyny mechaniczne z wiązkami przewodów; to mobilne sieci lokalne (LAN), zarządzane przez złożone architektury komputerowe. Podczas modernizacji fabrycznego systemu multimedialnego do zaawansowanego radia z systemem Android, główną troską entuzjastów motoryzacji i inżynierów nie jest rozmiar ekranu czy prędkość procesora. Kluczowym aspektem jest integralność sieci.

W jaki sposób niefabryczne radio może bezproblemowo zintegrować się z zamkniętym ekosystemem pojazdu, nie powodując diagnostycznych kodów usterek (DTC), nie zakłócając sieci komfortu i, co gorsza, nie powodując pasożytniczego rozładowywania akumulatora?

Niniejsza analiza techniczna szczegółowo opisuje rozwiązania inżynieryjne leżące u podstaw integracji protokołu CAN-Bus przez SMARTY Trend, pokazując, jak wypełniamy lukę między otwartymi systemami Android a zamkniętymi, fabrycznymi sieciami samochodowymi.

1. Co to jest magistrala CAN i dlaczego niefabryczne radio jej potrzebuje?

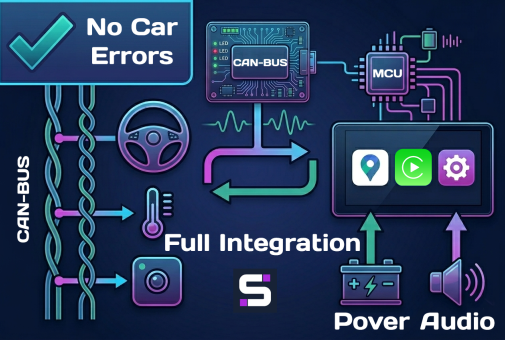

Co to jest moduł CAN-Bus w radiu samochodowym? Adapter CAN-Bus (Controller Area Network) to sprzętowa bramka (gateway) ze specjalistycznym oprogramowaniem układowym (firmware), która tłumaczy szybkie komunikaty z zamkniętej sieci pojazdu (kody HEX) na standardowe polecenia API zrozumiałe dla systemu Android i odwrotnie. Pozwala niefabrycznym radiom sterować fabrycznymi systemami klimatyzacji, zachować obsługę przycisków na kierownicy i wyświetlać oryginalne czujniki parkowania bez wywoływania błędów komunikacji z jednostką sterującą (ECU).

+------------------------+      +---------------------+      +---------------------------+
|  Linia CAN High/Low    | ---> |  SMARTY Trend MCU   | ---> | Android OS (HAL/API)      |
|  (Oryginalny kod HEX)  | <--- |  & Bramka Dekodera  | <--- | (Interfejs i aplikacje)   |
+------------------------+      +---------------------+      +---------------------------+

W typowym samochodzie sterowniki (ECU) stale nadają komunikaty przez parę skręconych przewodów, znanych jako CAN-High oraz CAN-Low. Komunikaty te kontrolują wszystko: od prędkości obrotowej silnika i stanu drzwi, po matryce kąta skrętu kierownicy i stopnie intensywności klimatyzacji.

Gdy usuwasz fabryczne radio, nie pozbywasz się tylko ekranu audio; usuwasz istotny węzeł (node) z tej sieci. Jeśli w sieci nagle zabraknie węzła, centralna bramka (CGW) lub moduł kontroli nadwozia (BCM) rejestruje błędy komunikacji (na przykład kody OBD-II z serii U, takie jak U0184 - Utrata komunikacji z radiem).

2. Mechanika tłumaczenia: dekodowanie sprzętowe kontra wykonywanie programowe

Aby zapobiec konfliktom sieciowym, SMARTY Trend stosuje dwuwarstwową topologię integracji: dedykowany, zewnętrzny sprzętowy moduł dekodera CAN w połączeniu z wysoce zoptymalizowanym wewnętrznym układem MCU (mikrokontrolera) na płycie głównej radia.

Aktywna symulacja węzła: eliminacja sieciowych „strażników”

Gdy pojazd skanuje swoją sieć za pomocą diagnostyki OBD-II, system SMARTY Trend aktywnie odpowiada poprawnym kryptograficznym powitaniem (handshake) oraz identyfikatorami wymaganymi przez konkretną markę i model samochodu (np. K-CAN w BMW, CAN-B w Mercedesie lub CAN-Infotainment w grupie VAG). Działając jako idealny cyfrowy bliźniak fabrycznego radia, centralna bramka pojazdu rejestruje zero anomalii sieciowych, dzięki czemu deska rozdzielcza pozostaje całkowicie wolna od kontrolek „Check Engine” czy ostrzeżeń o awarii wyposażenia.

3. Zachowanie złożonych funkcji OEM: klimatyzacja, parkowanie i dynamika

Jedną z największych obaw użytkowników jest utrata głęboko zintegrowanych ustawień pojazdu. Nasza integracja z magistralą CAN dekoduje czyste szesnastkowe pakiety danych telemetrycznych w czasie rzeczywistym, tłumacząc je na płynne nakładki na interfejsie o wysokiej rozdzielczości w ciągu kilku milisekund.

Sterowanie z kierownicy (SWC): rezystancyjne kontra magistrala cyfrowa

W przeciwieństwie do starszych pojazdów, które wykorzystywały rezystancję analogową (przewody Key 1/Key 2) do wykrywania naciśnięć przycisków, nowoczesne samochody klasy premium kierują polecenia z kierownicy za pomocą cyfrowych pakietów CAN. Bramka SMARTY Trend odczytuje nagłówki tych konkretnych pakietów. Po naciśnięciu „Głośność +”, pakiet jest błyskawicznie konwertowany na polecenie głośności dla systemu Android, nie wpływając na inne moduły znajdujące się na tej samej linii magistrali.

Optyczne systemy parkowania (OPS) i trajektoria dynamiczna

Po włączeniu biegu wstecznego ekran nie tylko przełącza się na strumień wideo z kamery. Dekoder CAN odczytuje dane z czujnika kąta skrętu kierownicy (SAS) bezpośrednio z magistrali podwozia. Stosuje algorytmy trygonometryczne do obliczenia dokładnego toru jazdy pojazdu, nakładając dynamiczne linie pomocnicze, które wyginają się wraz z obrazem wideo, jednocześnie wyświetlając czujniki radaru parkowania na podzielonym ekranie.

[Moduł SAS] ---> (CAN-High/Low) ---> [Moduł Dekodera] ---> [Android HAL] ---> [Dynamiczne linie na wideo]

4. Rozwiązanie cyklu uśpienia: eliminacja pasożytniczego rozładowywania akumulatora w 2026 roku

Najpoważniejszym problemem technicznym spotykanym w źle zaprojektowanych radiach niefabrycznych jest słynne pasożytnicze rozładowywanie akumulatora. Jeśli jednostka główna lub jej dekoder CAN nie przejdą w stan prawdziwie niskiego poboru energii, mogą rozładować sprawny akumulator samochodowy w ciągu zaledwie jednej nocy.

Czy radio Android rozładowuje akumulator w samochodzie? | SMARTY Trend Deep Sleep Test

Oglądaj na YouTube

Dlaczego dochodzi do pasożytniczego rozładowywania?

Samochody korzystają z polecenia znanego jako komunikat o uśpieniu sieci (Network Sleep Message). Po wyłączeniu zapłonu i zablokowaniu drzwi, moduł BCM wysyła rozkaz do wszystkich sterowników (ECU), nakazując im przejście w stan „uśpienia”. Jeśli niskiej jakości dekoder nadal nadaje pakiety danych lub „szum” na magistrali CAN, nieumyślnie podtrzymuje aktywność całej sieci pojazdu. Główne komputery samochodu pozostają rozbudzone, pobierając stały prąd o natężeniu od 2A do 5A.

         [Zapłon pojazdu wyłączony i zablokowany]
                            |
           [BCM nadaje: „Wszyscy idą spać”]
                            |
         +------------------+------------------+
         |                                     |
[Tani adapter CAN]                   [Architektura SMARTY Trend]
 - Kontynuuje nadawanie danych        - Natychmiast odcina linie TX/RX
 - Sterowniki ECU nie zasypiają       - Redukuje pobór prądu do < 5mA
 - Akumulator rozładowuje się w nocy   - Aktywny tryb głębokiego uśpienia
         |                                     |
  (KRYTYCZNY BŁĄD)                    (BEZPIECZNE I SPRAWDZONE)

Protokół zerowego poboru prądu SMARTY Trend

Nasze moduły sprzętowe wykorzystują inteligentny system automatycznego wykrywania stanu magistrali (ABSD).

1. Odcięcie komunikacji: Jak tylko sygnał akcesoriów pojazdu (ACC) zostanie odłączony, nasz procesor MCU odcina wszystkie aktywne linie nadawania (TX) i odbioru (RX) połączone z magistralą CAN samochodu.

2. Tryb głębokiego uśpienia: Radio przechodzi w tryb gotowości o ultra niskim zużyciu energii, podczas gdy dekoder CAN zmniejsza swój pobór prądu do mniej niż 5 mA.

3. Brak fałszywych wybudzeń: Ponieważ nasze moduły pozostają w całkowitej ciszy po zablokowaniu samochodu, moduł BCM bezpiecznie dezaktywuje wszystkie przekaźniki pomocnicze, chroniąc żywotność akumulatora nawet podczas kilkutygodniowego postoju.

5. FAQ: Wszystko, co musisz wiedzieć o integracji z systemem Android

Pytanie 1: Czy montaż radia z systemem Android spowoduje utratę gwarancji fabrycznej mojego samochodu?

Odpowiedź: Nie. Z prawnego punktu widzenia, zgodnie z przepisami takimi jak ustawa o gwarancji Magnusa-Mossa (oraz podobnymi przepisami ochrony konsumentów w Europie), producent nie może unieważnić gwarancji na samochód wyłącznie z powodu montażu części niefabrycznej, chyba że udowodni, że ta konkretna część bezpośrednio spowodowała awarię. Ponieważ urządzenia SMARTY Trend łączą się za pomocą wiązek plug-and-play z izolowanymi dekoderami CAN, nie modyfikują ani nie nacinają oryginalnego fabrycznego okablowania, zachowując pełną zgodność z warunkami gwarancji.

Pytanie 2: Dlaczego niektóre niefabryczne ekrany powodują wyświetlanie kontrolek poduszek powietrznych lub ABS na desce rozdzielczej?

Odpowiedź: Dzieje się tak, gdy niskiej jakości adapter CAN transmituje sprzeczne identyfikatory węzłów (Node ID) w sieci, powodując kolizję pakietów danych. Gdy krytyczny system bezpieczeństwa, taki jak moduł ABS lub SRS (poduszki powietrzne), doświadczy przerwy w strumieniu danych z powodu tej kolizji pakietów, ze względów bezpieczeństwa rejestruje usterkę. Oprogramowanie układowe SMARTY Trend wykorzystuje ściśle izolowane parametry tylko do odczytu dla krytycznych identyfikatorów bezpieczeństwa, gwarantując zero interferencji z hamulcami, napełnianiem poduszek powietrznych czy sieciami bezpieczeństwa.

Pytanie 3: Jaka jest różnica między standardowymi modułami CAN marek takich jak Hiworld czy Raise a niestandardowymi modułami dla SMARTY Trend?

Odpowiedź: Podczas gdy marki takie jak Hiworld i Raise produkują ogólny sprzęt, cała magia tkwi w konfiguracji oprogramowania układowego. SMARTY Trend korzysta ze specjalnie opracowanych profili MCU, które dokładnie odpowiadają regionowi, poziomowi wyposażenia i wariantom komponentów danego pojazdu. Zapewnia to znacznie płynniejszą integrację interfejsu, wyższą częstotliwość odświeżania ekranu dla menu klimatyzacji oraz dokładniejszą analizę pól danych samochodu w porównaniu z generycznymi alternatywami rynkowymi.

Podsumowanie: Inżynieria z myślą o Twoim spokoju

Modernizacja deski rozdzielczej za pomocą ekranu z systemem Android nigdy nie powinna odbywać się kosztem cyfrowej integralności samochodu. Wybierając zaawansowaną architekturę sprzętowej bramki z aktywną symulacją węzłów i precyzyjnymi protokołami automatycznego uśpienia, SMARTY Trend zapewnia autentyczną integrację na poziomie OEM. Fabryczne funkcje pozostają nienaruszone, instalacja elektryczna jest bezpieczna, a diagnostyka pojazdu całkowicie wolna od błędów.
