Integratie via CAN-Bus protocol: hoe Android autoradio's communiceren met originele netwerken zonder foutmeldingen te genereren

Moderne voertuigen zijn niet langer eenvoudige mechanische machines met wat bedrading; het zijn mobiele Local Area Networks (LAN), aangestuurd door complexe computerarchitecturen. Bij het upgraden van het fabrieksmatige multimediasysteem naar een geavanceerd Android-scherm is de grootste zorg van autoliefhebbers en ingenieurs niet de schermgrootte of de processorsnelheid. Het belangrijkste aspect is de netwerkintegriteit.

Hoe integreert een aftermarket-scherm zich naadloos in het gesloten ecosysteem van het voertuig zonder diagnostische foutcodes (DTC's) te veroorzaken, zonder het comfortnetwerk te verstoren en, erger nog, zonder een sluipverbruik van de accu te veroorzaken?

In deze technische analyse worden de technische oplossingen achter de CAN-Bus protocolintegratie van SMARTY Trend gedetailleerd beschreven. We laten zien hoe we de kloof overbruggen tussen open-source Android-systemen en de gesloten fabrieksnetwerken van auto's.

1. Wat is CAN-Bus en waarom heeft een aftermarket autoradio dit nodig?

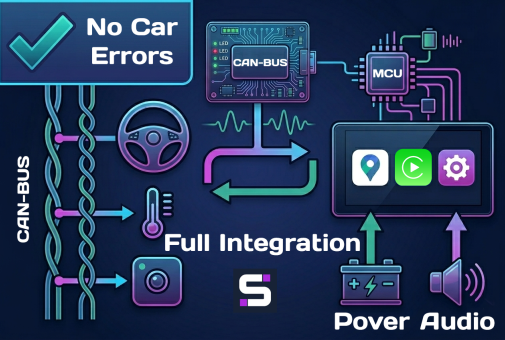

Wat is een CAN-Bus adapter in een autoradio? Een CAN-Bus (Controller Area Network) adapter is een hardware-gateway met gespecialiseerde firmware die de hogesnelheidsberichten van het gesloten voertuignetwerk (HEX-codes) vertaalt naar standaard API-commando's die het Android-systeem kan begrijpen, en vice versa. Het stelt aftermarket-schermen in staat om de originele klimaatregeling te bedienen, stuurwielknoppen te behouden en originele parkeersensoren weer te geven zonder communicatiefouten met de ECU te veroorzaken.

+------------------------+      +---------------------+      +---------------------------+
|  CAN High/Low-lijn     | ---> |  SMARTY Trend MCU   | ---> | Android OS (HAL/API)      |
|  (Originele HEX-code)  | <--- |  & Gateway Decoder  | <--- | (Interface en apps)       |
+------------------------+      +---------------------+      +---------------------------+

In een typische auto verzenden ECU's (elektronische regeleenheden) constant berichten via een paar getwiste draden, bekend als CAN-High and CAN-Low. Deze berichten regelen alles: van het motortoerental en de status van de deuren tot de stuurhoekmatrices en de standen van de airconditioning.

Wanneer de fabrieksradio wordt verwijderd, wordt niet alleen een audioscherm weggehaald; er wordt een essentieel knooppunt (node) uit dit netwerk verwijderd. Als er plotseling een knooppunt in het netwerk ontbreekt, registreert de centrale gateway (CGW) of de body control module (BCM) communicatiefouten (bijvoorbeeld OBD-II codes uit de U-serie, zoals U0184 - Communicatieverlies met radio).

2. Mechanica van de vertaling: hardwarematige decodering versus softwarematige uitvoering

Om netwerkconflicten te voorkomen, gebruikt SMARTY Trend een integratietopologie met dubbele laag: een dedicated externe hardwarematige CAN-decoderingsmodule, gecombineerd met een sterk geoptimaliseerde interne MCU (microcontroller)-chip op het moederbord van het scherm.

Actieve knooppuntsimulatie: de "poortwachters" van het netwerk elimineren

Wanneer het voertuig zijn netwerk scant via OBD-II diagnostiek, reageert het SMARTY Trend-systeem actief met de juiste cryptografische handdruk en de vereiste identificatoren voor het specifieke merk en model van de auto (bijvoorbeeld K-CAN bij BMW, CAN-B bij Mercedes of CAN-Infotainment bij VAG). Door te fungeren als een perfecte digitale tweeling van de fabrieksradio, registreert de centrale gateway van het voertuig nul netwerkafwijkingen, waardoor het instrumentenpaneel volledig vrij blijft van "Check Engine"-lampjes of waarschuwingen voor defecte apparatuur.

3. Behoud van complexe OEM-functies: klimaat, parkeren en dynamiek

Een van de grootste angsten van gebruikers is het verliezen van diep geïntegreerde voertuiginstellingen. Onze CAN-Bus integratie decodeert pure hexadecimale telemetrie-datapakketten in realtime en vertaalt deze binnen enkele milliseconden in vloeiende overlays op de interface met hoge resolutie.

Stuurwielknoppen (SWC): resistief versus digitale bus

In tegenstelling tot oudere voertuigen, die analoge weerstand (Key 1/Key 2 draden) gebruikten om knopdrukken te detecteren, sturen moderne premium auto's stuurwielcommando's via digitale CAN-pakketten. De gateway van SMARTY Trend leest de headers van deze specifieke pakketten. Wanneer u op «Volume omhoog» drukt, wordt het pakket onmiddellijk omgezet in een volumecoamndo voor het Android-systeem, zonder andere modules op dezelfde buslijn te beïnvloeden.

Optische parkeersystemen (OPS) en dynamische weergave van het rijtraject

Bij het inschakelen van de achteruitversnelling schakelt het scherm niet alleen over naar de videostream van de camera. De CAN-decoder leest de gegevens van de stuurhoeksensor (SAS) rechtstreeks van de chassisbus. Het past trigonometrische algoritmen toe om het exacte traject van het voertuig te berekenen, projecteert dynamische hulplijnen die meebuigen met de video en toont tegelijkertijd de parkeerradarsensoren in een gesplitst scherm.

[SAS-module] ---> (CAN-High/Low) ---> [Decoderingsmodule] ---> [Android HAL] ---> [Dynamische lijnen op video]

4. Oplossing voor de slaapcyclus: eliminatie van accu-leegloop (sluipverbruik) in 2026

Het ernstigste technische probleem van slecht ontworpen aftermarket-schermen is de beruchte accu-leegloop door sluipverbruik. Als de hoofdunit of de CAN-decoder niet in een echt energiezuinige modus gaan, kunnen ze een gezonde auto-accu in één nacht leegtrekken.

Ontlaadt een Android-autoradio de autobatterij? | SMARTY Trend Deep Sleep Test

Bekijk op YouTube

Waarom treedt sluipverbruik op?

Auto's maken gebruik van een commando dat bekend staat als het netwerkslaapbericht (Network Sleep Message). Wanneer het contact wordt uitgeschakeld en de deuren worden vergrendeld, stuurt de BCM een opdracht naar alle ECU's om te gaan "slapen". Als een kwalitatief slechte decoder datapakketten of "ruis" op de CAN-bus blijft uitzenden, houdt deze onbedoeld het hele voertuignetwerk wakker. De hoofdcomputers van de auto blijven actief en verbruiken een constante stroom tussen 2A en 5A.

       [Voertuigcontact uitgeschakeld en vergrendeld]
                             |
              [BCM verzendt: "Iedereen slapen"]
                             |
         +-------------------+-------------------+
         |                                       |
[Goedkope CAN-adapter]                 [SMARTY Trend-architectuur]
 - Blijft data verzenden                - Onderbreekt direct TX/RX-lijnen
 - ECU's gaan niet in sleepmodus        - Reduceert verbruik tot < 5mA
 - Accu loopt 's nachts leeg            - Diepe slaapmodus actief
         |                                       |
  (KRITISCHE FOUT)                       (VEILIG & GETEST)

SMARTY Trend protocol voor nul verbruik

Onze hardwaremodules maken gebruik van een intelligent systeem voor automatische busstatusdetectie (ABSD).

1. Communicatieonderbreking: Zodra de accessoirelijn van het voertuig (ACC) wordt uitgeschakeld, onderbreekt onze MCU alle actieve transmissie- (TX) en ontvangstlijnen (RX) die zijn aangesloten op de CAN-bus van de auto.

2. Diepe slaapmodus: De hoofdunit gaat in een stand-bymodus met ultra-laag stroomverbruik, terwijl de CAN-decoder zijn stroomvraag vermindert tot minder dan 5 mA.

3. Geen spookontwakingen: Omdat onze modules na het vergrendelen van de auto in absolute stilte blijven, schakelt de BCM veilig alle hulprelais uit, waardoor de levensduur van de accu wordt beschermd, zelfs tijdens weken van inactiviteit.

5. FAQ: Alles wat u moet weten over Android-integratie

Vraag 1: Vervalt de fabrieksgarantie van mijn auto bij het installeren van een Android-scherm?

Antwoord: Nee. Wettelijk gezien, onder regelgeving zoals de Magnuson-Moss Warranty Act (en soortgelijke consumentenbeschermingswetten in Europa), kan een fabrikant de autogarantie niet ongeldig verklaren puur vanwege de installatie van een aftermarket-onderdeel, tenzij zij kunnen bewijzen dat dit specifieke onderdeel direct de storing heeft veroorzaakt. Omdat de apparaten van SMARTY Trend worden aangesloten met plug-and-play kabelbomen met geïsoleerde CAN-decoders, veranderen of snijden ze niet in de originele fabrieksbedrading, waardoor de garantie behouden blijft.

Vraag 2: Waarom veroorzaken sommige aftermarket-schermen airbag- of ABS-waarschuwingslampjes op het instrumentenpaneel?

Antwoord: Dit gebeurt wanneer een CAN-adapter van lage kwaliteit conflicterende knooppunt-ID's (Node ID's) naar het netwerk verzendt, wat een botsing van datapakketten veroorzaakt. Wanneer een kritiek veiligheidssysteem, zoals de ABS- of SRS-module (airbags), een onderbreking in de datastroom ervaart door deze pakketbotsing, registreert het uit veiligheid een fout. De firmware van SMARTY Trend maakt gebruik van strikt geïsoleerde alleen-lezen parameters voor veiligheidskritische ID's, wat zorgt voor nul interferentie met remmen, airbag-activering of veiligheidsnetwerken.

Vraag 3: Wat is het verschil tussen standaard CAN-modules van merken als Hiworld of Raise en op maat gemaakte modules voor SMARTY Trend?

Antwoord: Hoewel merken als Hiworld en Raise generieke hardware maken, zit de magie in de firmwareconfiguratie. SMARTY Trend maakt gebruik van specifiek ontwikkelde MCU-profielen die exact overeenkomen met de regio, het uitrustingsniveau en de specifieke componentvarianten van uw voertuig. Dit zorgt voor een veel soepelere interface-integratie, hogere schermverversingssnelheden voor klimaatmenu's en een nauwkeurigere analyse van de voertuigdatavelden in vergelijking met generieke alternatieven op de markt.

Conclusie: Techniek voor uw gemoedsrust

Het upgraden van uw dashboard met een Android-scherm mag nooit betekenen dat u de digitale integriteit van uw auto opoffert. Door te kiezen voor een geavanceerde hardware-gateway-architectuur met actieve knooppuntsimulatie en nauwkeurige automatische slaapprotocollen, biedt SMARTY Trend een authentieke integratie op OEM-niveau. Uw fabrieksfuncties blijven intact, het elektrische systeem blijft veilig en de voertuigdiagnostiek blijft volledig foutloos.
