Integração via protocolo CAN-Bus: como os rádios Android comunicam com as redes originais sem gerar erros

Os veículos modernos já não são simples máquinas mecânicas com algumas cablagens; são redes locais móveis (LAN), geridas por arquiteturas de computadores complexas. Ao atualizar o sistema multimédia de fábrica para um ecrã Android avançado, a maior preocupação dos entusiastas do automóvel e dos engenheiros não é o tamanho do ecrã ou a velocidade do processador. O aspeto crucial é a integridade da rede.

Como é que um ecrã pós-venda se integra perfeitamente no ecossistema fechado do veículo sem causar códigos de falha de diagnóstico (DTCs), sem perturbar a rede de conforto e, pior ainda, sem causar um consumo parasitário da bateria?

Nesta análise técnica, detalhamos as soluções de engenharia por trás da integração do protocolo CAN-Bus da SMARTY Trend, mostrando como fazemos a ponte entre os sistemas Android de código aberto e as redes fechadas de fábrica dos automóveis.

1. O que é o CAN-Bus e por que razão um rádio pós-venda precisa dele?

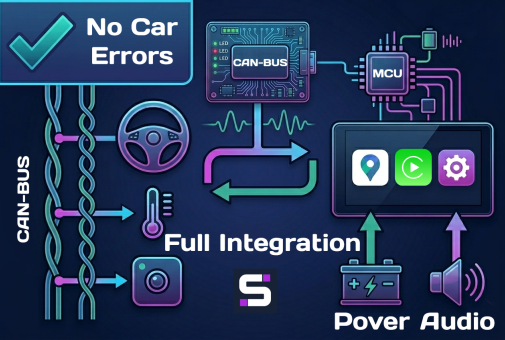

O que é um adaptador CAN-Bus num rádio automóvel? Um adaptador CAN-Bus (Controller Area Network) é um gateway de hardware com firmware especializado que traduz as mensagens de alta velocidade da rede fechada do veículo (códigos HEX) em comandos padrão de API que o sistema Android consegue compreender, e vice-versa. Permite que os ecrãs pós-venda controlem o sistema de climatização original, mantenham os botões do volante e exibam os sensores de estacionamento originais sem causar erros de comunicação com a ECU.

+------------------------+      +---------------------+      +---------------------------+
|  Linha CAN High/Low    | ---> |  SMARTY Trend MCU   | ---> | Android OS (HAL/API)      |
|  (Código HEX original) | <--- |  & Gateway Decoder  | <--- | (Interface e apps)        |
+------------------------+      +---------------------+      +---------------------------+

Num carro típico, as ECU (unidades de controlo eletrónico) transmitem constantemente mensagens através de um par de fios entrançados, conhecidos como CAN-High e CAN-Low. Estas mensagens controlam tudo: desde a rotação do motor e o estado das portas até às matrizes do ângulo de viragem do volante e os níveis do ar condicionado.

Quando o rádio de fábrica é removido, não se está apenas a retirar um ecrã de áudio; está-se a eliminar um nó (node) essencial desta rede. Se um nó desaparecer repentinamente da rede, o gateway central (CGW) ou o módulo de controlo da carroçaria (BCM) regista erros de comunicação (por exemplo, códigos OBD-II da série U, como U0184 - Perda de comunicação com o rádio).

2. Mecânica da tradução: descodificação por hardware versus execução por software

Para evitar conflitos de rede, a SMARTY Trend utiliza uma topologia de integração de dupla camada: um módulo externo dedicado de descodificação de CAN por hardware, combinado com um chip MCU (microcontrolador) interno altamente otimizado na placa principal do ecrã.

Simulação ativa de nó: eliminando os "guardiões" da rede

Quando o veículo faz um varrimento à sua rede através do diagnóstico OBD-II, o sistema SMARTY Trend responde ativamente com o handshake criptográfico correto e os identificadores exigidos para a marca e modelo específicos do automóvel (por exemplo, K-CAN na BMW, CAN-B na Mercedes ou CAN-Infotainment no Grupo VAG). Ao funcionar como um gémeo digital perfeito do rádio de fábrica, o gateway central do veículo regista zero anomalias de rede, mantendo o painel de instrumentos totalmente livre de luzes de "Check Engine" ou avisos de avaria de equipamento.

3. Preservação de funções OEM complexas: climatização, estacionamento e dinâmica

Um dos maiores receios dos utilizadores é perder as definições profundamente integradas do veículo. A nossa integração CAN-Bus descodifica pacotes de dados de telemetria hexadecimais puros em tempo real, traduzindo-os em sobreposições fluidas na interface de alta resolução em poucos milissegundos.

Botões do volante (SWC): resistivos versus barramento digital

Ao contrário dos veículos mais antigos, que utilizavam resistência analógica (fios Key 1/Key 2) para detetar as pressões dos botões, os carros premium modernos enviam os comandos do volante através de pacotes digitais CAN. O gateway da SMARTY Trend lê os cabeçalhos desses pacotes específicos. Quando pressiona «Volume +», o pacote é instantaneamente convertido num comando de volume para o sistema Android, sem afetar outros módulos na mesma linha de barramento.

Sistemas óticos de estacionamento (OPS) e exibição de trajetória dinâmica

Ao engrenar a marcha-atrás, o ecrã não se limita a mudar para o fluxo de vídeo da câmara. O descodificador CAN lê os dados do sensor do ângulo de direção (SAS) diretamente do barramento do chassis. Aplica algoritmos trigonométricos para calcular a trajetória exata do veículo, projetando linhas de guia dinâmicas que se curvam com o vídeo, enquanto exibe simultaneamente os sensores do radar de estacionamento num ecrã dividido.

[Módulo SAS] ---> (CAN-High/Low) ---> [Módulo Descodificador] ---> [Android HAL] ---> [Linhas dinâmicas no vídeo]

4. Solução para o ciclo de suspensão: eliminação do consumo parasitário da bateria em 2026

O problema técnico mais grave encontrado em ecrãs pós-venda mal projetados é o famoso consumo parasitário de energia da bateria. Se a unidade principal ou o seu descodificador CAN não entrarem num modo de consumo verdadeiramente reduzido, podem descarregar uma bateria automóvel saudável numa única noite.

O rádio Android descarrega a bateria do carro? | SMARTY Trend Deep Sleep Test

Assistir no YouTube

Por que razão ocorre o consumo parasitário?

Os automóveis utilizam um comando conhecido como mensagem de suspensão de rede (Network Sleep Message). Quando a ignição é desligada e as portas são trancadas, o BCM envia uma ordem a todas as ECU, instruindo-as a "dormir". Se um descodificador de má qualidade continuar a transmitir pacotes de dados ou "ruído" no barramento CAN, mantém inadvertidamente toda a rede do veículo ativa. Os computadores principais do carro permanecem ligados, consumindo uma corrente constante entre 2A e 5A.

         [Ignição do veículo desligada e trancada]
                            |
            [BCM transmite: "Todos a dormir"]
                            |
         +------------------+------------------+
         |                                     |
[Adaptador CAN barato]               [Arquitetura SMARTY Trend]
 - Continua a enviar dados            - Corta imediatamente linhas TX/RX
 - As ECUs não entram em suspensão    - Reduz o consumo para < 5mA
 - Bateria descarrega à noite         - Modo de suspensão profunda ativo
         |                                     |
  (ERRO CRÍTICO)                       (SEGURO & TESTADO)

Protocolo SMARTY Trend para consumo zero

Os nossos módulos de hardware utilizam um sistema inteligente de deteção automática do estado do barramento (ABSD).

1. Corte de comunicação: Assim que a linha de acessórios do veículo (ACC) é desligada, o nosso MCU corta todas as linhas ativas de transmissão (TX) e receção (RX) ligadas ao barramento CAN do carro.

2. Modo de suspensão profunda: A unidade principal entra num modo de espera de ultra-baixo consumo, enquanto o descodificador CAN reduz a sua necessidade de corrente para menos de 5 mA.

3. Sem despertares fantasma: Como os nossos módulos permanecem em silêncio absoluto após o fecho do carro, o BCM desativa com segurança todos os relés auxiliares, protegendo a vida útil da bateria mesmo durante semanas de inatividade.

5. FAQ: Tudo o que precisa de saber sobre a integração Android

Pergunta 1: A instalação de um ecrã Android anula a garantia de fábrica do meu carro?

Resposta: Não. Legalmente, sob regulamentações como o Magnuson-Moss Warranty Act (e leis de proteção ao consumidor semelhantes na Europa), um fabricante não pode invalidar a garantia do automóvel puramente devido à instalação de uma peça pós-venda, a menos que consiga provar que essa peça específica causou diretamente a falha. Como os dispositivos da SMARTY Trend são ligados através de cablagens plug-and-play com descodificadores CAN isolados, não alteram nem cortam a fiação original de fábrica, preservando a garantia.

Pergunta 2: Por que razão alguns ecrãs pós-venda fazem acender as luzes de aviso do airbag ou do ABS no painel?

Resposta: Isto acontece quando um adaptador CAN de baixa qualidade transmite IDs de nós (Node IDs) em conflito para a rede, causando uma colisão de pacotes de dados. Quando um sistema de segurança crítico, como o módulo ABS ou SRS (airbags), sofre uma interrupção no fluxo de dados devido a esta colisão de pacotes, regista uma falha por motivos de segurança. O firmware da SMARTY Trend utiliza parâmetros estritamente isolados de apenas leitura para IDs críticos de segurança, garantindo interferência zero com travões, ativação de airbags ou redes de segurança.

Pergunta 3: Qual é a diferença entre os módulos CAN padrão de marcas como a Hiworld ou Raise e os módulos personalizados para a SMARTY Trend?

Resposta: Embora marcas como a Hiworld e a Raise fabriquem hardware genérico, a magia reside na configuração do firmware. A SMARTY Trend utiliza perfis de MCU desenvolvidos especificamente que correspondem exatamente à região, nível de equipamento e variantes de componentes específicos do seu veículo. Isto garante uma integração de interface muito mais fluida, taxas de atualização de ecrã mais elevadas para os menus de climatização e uma análise mais precisa dos campos de dados do automóvel em comparação com as alternativas genéricas do mercado.

Conclusão: Engenharia para a sua paz de espírito

Atualizar o seu painel de instrumentos com um ecrã Android nunca deve significar sacrificar a integridade digital do seu automóvel. Ao escolher uma arquitetura avançada de gateway de hardware com simulação ativa de nós e protocolos precisos de suspensão automática, a SMARTY Trend proporciona uma integração autêntica ao nível OEM. As suas funções de fábrica permanecem intactas, o sistema elétrico permanece seguro e o diagnóstico do veículo continua totalmente livre de erros.
