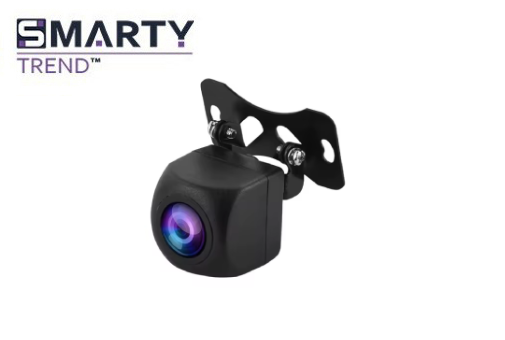

Как установить камеру на Ваше новое устройство SMARTY Trend

Хотите упростить парковку или лучше видеть, что находится перед Вашим автомобилем? Подключение камеры заднего или переднего вида к Вашему SMARTY Trend Головному устройству Android - это фантастический способ улучшить Ваши впечатления от вождения. В этом руководстве Вы узнаете, как это сделать в простых терминах.

Что Вам потребуется:

• Головное устройство SMARTY Trend с ОС Android.
• Послепродажная камера заднего или переднего вида (убедитесь, что она имеет видеовыход RCA).
• Жгут проводов, который поставляется вместе с головным устройством SMARTY Trend.
• Кабель питания, который прилагался к Вашей камере.
• Инструменты для зачистки проводов и обжимки (при необходимости).
• Электрическая лента или термоусадочная трубка.

Пошаговое руководство по подключению:

1. Определите вход камеры в жгуте проводов Вашего головного устройства:

   • Посмотрите на жгут проводов, который поставляется с Вашим головным устройством SMARTY Trend. Вы будете искать желтый RCA-разъем с надписью "CAM-IN", "VIDEO IN" или что-то подобное. Именно к нему будет подключаться видеосигнал с Вашей камеры.

   • Пример: Представьте себе желтый штекер, торчащий из пучка проводов. На нем может быть маленькая бирка с надписью "Rear Camera Input"

2. Подключите видеовыход камеры:

   • У Вашей камеры послепродажного обслуживания будет желтый RCA-разъем для видеовыхода. Подключите его непосредственно к желтому RCA-входу, который Вы обнаружили на жгуте проводов Вашего головного устройства.

   • Пример: Возьмите желтый разъем от Вашей новой камеры и вставьте его в желтый разъем на проводах головного устройства до щелчка.

3. Подключите питание камеры:

   • Для работы камеры необходимо питание. Обычно у нее есть красный провод (положительный) и черный провод (отрицательный/заземление).

   • Камера заднего вида: Наиболее распространенный способ питания камеры заднего вида - подключить ее к цепи фонаря заднего хода. Таким образом, камера включается только тогда, когда Вы ставите автомобиль на задний ход.

     • Найдите положительный (+) провод фонаря заднего хода в проводке Вашего автомобиля.

     • Подключите красный провод Вашей камеры к этому положительному проводу.

     • Подключите черный провод камеры к точке хорошего заземления на шасси Вашего автомобиля (чистая металлическая поверхность).

     • Пример: Когда Вы переключаетесь на задний ход, включаются фонари заднего хода. Вы подключитесь к проводу, который заставляет эти огни светиться, и подсоедините туда красный провод Вашей камеры. Черный провод можно прикрутить к металлической части рамы автомобиля.

   • Камера переднего вида: У Вас есть несколько вариантов питания камеры переднего вида:

     • Переключаемое питание: Подключите красный провод к проводу, который получает питание при включении зажигания (например, к проводу ACC). В этом случае камера будет получать питание, когда автомобиль работает.
     • Ручной выключатель: Вы можете установить отдельный выключатель на приборной панели, чтобы вручную включать и выключать переднюю камеру. В этом случае Вы подключите красный провод к выключателю, а сам выключатель - к источнику питания.

4. Подключите провод триггера заднего хода (для камеры заднего вида):

   • Многие головные устройства SMARTY Trend имеют специальный провод, который сообщает устройству о том, что автомобиль движется задним ходом, автоматически переключая дисплей на вид камеры. Этот провод часто обозначается как "REVERSE IN", "BACK" или подобным образом. Обычно это один провод (чаще всего фиолетовый или розовый).

   • Подключите этот провод от жгута проводов головного устройства к положительному (+) проводу Вашей цепи фонарей заднего хода (к тому же проводу, к которому Вы подключили питание камеры).

   • Пример: Найдите фиолетовый провод в жгуте проводов головного устройства и подключите его к тому же проводу, который заставляет включаться фонари заднего хода. Это скажет устройству Android: "Эй, машина едет задним ходом, покажи камеру!"

5. Заземлите головное устройство:

   • Убедитесь, что Ваше головное устройство SMARTY Trend правильно заземлено. Обычно это делается через главный жгут проводов.

6. Протестируйте камеру:

   • Когда все будет подключено, включите автомобиль и включите задний ход (для задней камеры) или активируйте переднюю камеру (в зависимости от того, как Вы подключили ее). Ваше головное устройство SMARTY Trend должно автоматически переключиться на вид камеры.

7. Закрепите проводку:

   • Используйте электрическую ленту или термоусадочную трубку, чтобы изолировать все соединения и предотвратить короткое замыкание. Аккуратно спрячьте проводку, чтобы избежать помех.

Подключение оригинальных (установленных на заводе) камер заднего вида: Почему это может быть сложно

Подключение оригинальной камеры заднего вида, которая поставляется с Вашим автомобилем, к послепродажному головному устройству на базе Android, например, SMARTY Trend, может быть более сложным, а иногда и вовсе невозможным или очень трудным. Вот почему:

• Разные видеосигналы: Заводские камеры часто используют другие типы видеосигналов, чем стандартные камеры для вторичного рынка. Они могут использовать LVDS, AHD или другие фирменные видеоформаты, которые не совместимы напрямую с RCA-входом на Вашем головном устройстве SMARTY Trend. Устройства для вторичного рынка обычно предназначены для работы со стандартными камерами CVBS (Composite Video Broadcast Signal).

  • Пример: Представьте, что Ваша заводская камера посылает цифровой сигнал на специфическом языке, который устройство SMARTY Trend не понимает, так как ожидает стандартный аналоговый сигнал.

• Собственные разъемы и проводка: Производители автомобилей часто используют уникальные разъемы и жгуты проводов для своих электронных компонентов, включая камеры. Эти разъемы не будут напрямую подключаться к стандартным входам послепродажного головного устройства.

  • Пример: Разъем на Вашей оригинальной камере может иметь совершенно другую форму и количество контактов по сравнению с RCA-разъемом на Вашем устройстве SMARTY Trend.

• Интегрированные системы: Во многих современных автомобилях заводская камера заднего вида интегрирована с другими системами автомобиля, такими как датчики парковки, динамические ориентиры, перемещающиеся вместе с рулевым колесом, или даже компьютерная система автомобиля. Простое подключение камеры к новому головному устройству может не позволить этим функциям работать правильно или вообще не работать.

  • Пример: Линии, появляющиеся на Вашем экране при движении задним ходом, могут больше не отображаться, или звуковые сигналы датчиков парковки могут перестать работать, поскольку камера и датчики связаны с оригинальным блоком дисплея.

• Требования к питанию: Напряжение и требования к питанию заводской камеры могут отличаться от того, что может обеспечить послепродажное головное устройство, или от того, что обычно использует послепродажная камера.

Когда подключение заводской камеры может быть возможным (но все же сложным):

• Доступность адаптера: В некоторых случаях могут быть доступны адаптеры или интерфейсы сторонних производителей, которые могут преобразовать видеосигнал и тип разъема определенной заводской камеры для совместимости с послепродажным головным устройством. Однако такие адаптеры могут быть дорогими и могут существовать не для всех моделей автомобилей.

• Расширенные технические знания: Подключение заводской камеры часто требует глубокого понимания автомобильной электроники, электрических схем и, возможно, индивидуальной проводки. Как правило, это не просто процесс "подключи и работай".

В заключение:

Подключение штатной камеры заднего или переднего вида к Вашему головному устройству SMARTY Trend на базе Android - это простой процесс, который может значительно повысить безопасность и удобство вождения. Однако подключение оригинальной камеры, установленной на заводе, обычно намного сложнее из-за различий в видеосигналах, разъемах и системной интеграции. В большинстве случаев использование совместимой камеры послепродажного обслуживания является более простым и надежным решением. Всегда обращайтесь к руководствам к головному устройству SMARTY Trend и камере за конкретными инструкциями и мерами предосторожности. Если Вы не уверены в каком-либо шаге, всегда лучше проконсультироваться с профессиональным специалистом по установке автомобильного аудио.
