Guía de instalación de pantalla Android en Toyota Land Cruiser Prado 150 (2017-2023)
La instalación de una pantalla Android en el Toyota Land Cruiser Prado 150 (2017-2023) se realiza mediante el sistema Plug-and-Play en 1.5-2 horas y es apta tanto para versiones con volante a la izquierda (LHD) como a la derecha (RHD). El gran secreto de una instalación perfecta sin errores ni interferencias es la selección precisa del arnés de cableado según una de las tres configuraciones de fábrica (sin amplificador, con sistema de audio JBL o con sistema de cámaras 360°), la transferencia de los clips de fijación amarillos originales y la conexión obligatoria de la alimentación de la antena FM activa (ANT-CONT).
1. Compatibilidad de versiones, módulos CAN-Bus y arneses de cableado
Para integrar correctamente el dispositivo sin alterar el cableado de fábrica, es necesario determinar con precisión la especificación de su sistema de audio. El Toyota Prado 150 (2017-2023) cuenta con tres configuraciones principales.
| Acabado del vehículo | Sistema de audio | Cámaras y visión periférica | Tipo de módulo CAN-Bus | Características del arnés |
|---|---|---|---|---|
| Standard / Comfort | Preparación de audio básica (4-6 altavoces, sin amplificador externo) | Sin cámara o cámara de visión trasera básica | Decodificador CAN básico (Raise / Hiworld) | Conexión directa de altavoces desde el amplificador interno, adaptador reductor de voltaje de 12V a 6V para cámara |
| Elegance / Style | Acústica mejorada (9 altavoces, sin logotipo JBL) | Cámara de visión trasera de fábrica con líneas dinámicas | Módulo CAN activo con soporte para protocolo Toyota | Conservación del USB/AUX original en el reposabrazos, transferencia de datos de climatizador y sensores de aparcamiento |
| Prestige / Executive / Black Edition | Sistema premium JBL Synthesis (con amplificador OEM externo y subwoofer) | Sistema de cámaras 360° (Multi-Terrain Monitor / AVM) | Decodificador CAN especializado con soporte para bus digital AVC-LAN / JBL | Salidas de línea RCA al amplificador de fábrica, arnés activador para cambio de ángulos de cámaras 360° |
Consejos técnicos importantes de un experto:
- Funcionamiento del amplificador de fábrica JBL: La señal de audio se envía desde las salidas de línea RCA delanteras de la pantalla Android a las entradas del amplificador OEM. El módulo CAN-Bus controla el encendido del amplificador y el ajuste digital del Fader (balance delantero/trasero) a través del protocolo AVC-LAN.
- Alimentación de la antena FM activa (GT13): El Prado 150 incorpora un amplificador de antena de fábrica. Al conectar el adaptador del conector Toyota GT13, asegúrese de unir el cable azul (+12V ANT-CONT) con la salida correspondiente en la pantalla. Sin esto, la recepción de radio fuera de la ciudad será inestable.
- Cámaras 360° de fábrica: Para el correcto funcionamiento del sistema AVM se requiere una entrada de vídeo dedicada (CAM-IN) y un decodificador CAN que lea la pulsación del botón físico "VIEW" en el salpicadero o volante.
- Alimentación de cámaras de 6V: Las cámaras originales de Toyota se queman si se les suministran 12V. Utilice únicamente el conversor reductor de voltaje (Step-Down 12V-to-6V) integrado en el kit de cables.
2. Herramientas necesarias y preparación
Para realizar un trabajo limpio sin dañar las molduras de cuero ni los plásticos, prepare:
- Juego de palancas de plástico (cuñas) para desmontar molduras interiores.
- Llave de vaso de 10 mm con extensión y carraca.
- Destornillador de estrella PH2.
- Cinta de tela anti-ruido para asegurar y aislar acústicamente el nuevo cableado.
3. Proceso paso a paso de desmontaje e instalación
-
1. Desmontaje de molduras laterales
Inserte la cuña de plástico en la parte inferior de la moldura lateral de cuero (a la derecha e izquierda del selector de cambios) y tire suavemente hacia usted. Las molduras se sujetan mediante clips metálicos estándar. Retire ambos paneles.
-

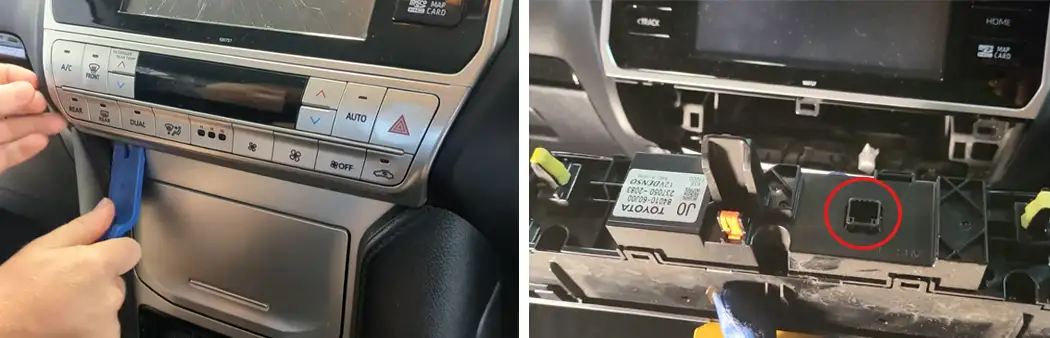

2. Desmontaje del panel de control inferior
Haga palanca desde abajo en el módulo de control del climatizador. Nota: el botón de luces de emergencia en el Prado 150 (2017-2023) está integrado en este panel y se desmonta junto con él. Desconecte los conectores de fábrica y aparte el bloque.
-
3. Desmontaje de la unidad principal original
Utilizando un vaso de 10 mm con extensión, desatornille los 4 pernos que fijan los soportes metálicos de la radio de fábrica. Tire de la unidad hacia usted, coloque un paño suave sobre la palanca de cambios para evitar arañazos y desconecte todos los conectores traseros.
-

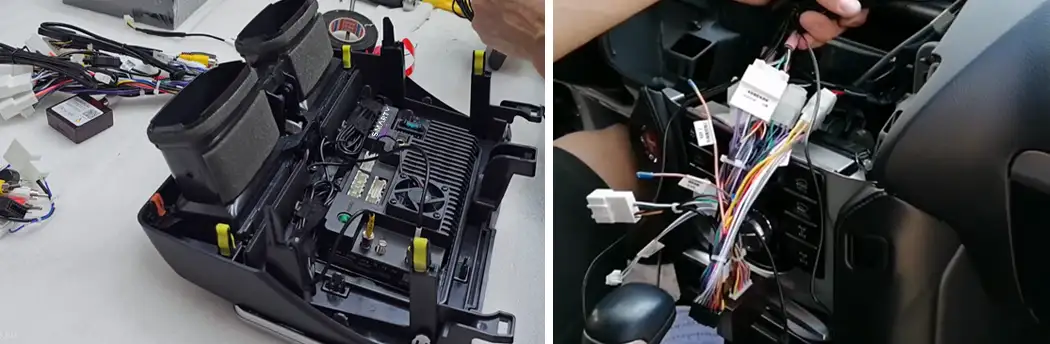

4. Preparación del nuevo marco adaptador
Desatornille el conducto de ventilación central superior del equipo original y fíjelo en el nuevo marco. Es fundamental retirar todos los clips de retención de plástico amarillo y naranja del marco original y transferirlos al nuevo. Sin ellos, el marco no encajará en el salpicadero.
-
5. Tendido de cables periféricos
Fije la antena GPS y la antena 4G debajo del salpicadero cerca del pilar del parabrisas. Pase los cables USB y la ranura para tarjeta SIM hacia la guantera. Instale el micrófono externo cerca del plafón superior o en la columna de dirección.
-
6. Conexión del cableado y adaptador CAN-Bus
Conecte el arnés principal de cables al cableado de fábrica del vehículo. Conecte el decodificador CAN-Bus, el adaptador de antena de radio GT13 conectando el cable azul +12V ANT-CONT, GPS, 4G y los conectores RCA a la nueva pantalla Android.
-
7. Prueba de encendido y configuración CAN-Bus
Conecte el encendido. En los ajustes de fábrica de la pantalla Android, seleccione el fabricante de su caja CAN (Raise, Hiworld, Simple Soft), indique el modelo de coche Toyota -> Land Cruiser Prado 150 -> 2017-2023 y el nivel de acabado (JBL / 360 Camera).
-
8. Ensamblaje final
Compruebe el correcto funcionamiento de los mandos del volante, sonido JBL, climatizador y cámaras. Fije la pantalla con los soportes metálicos originales y pernos de 10 mm, y vuelva a montar el panel de clima y las molduras laterales.
4. Configuración por software del protocolo CAN en el menú Android
Tras el primer inicio, la pantalla requiere la activación del perfil de decodificador CAN para la correcta transmisión de datos por el bus del vehículo:
- Conecte la unidad principal a una red Wi-Fi o active los datos móviles mediante una tarjeta SIM.
- Abra Ajustes -> Ajustes de fábrica (Factory Settings, contraseña predeterminada
8888,3368o2690). - Vaya a la sección CANBUS / Model Choose.
- Seleccione la marca fabricante de su adaptador CAN (indicada en la pegatina de la carcasa: Raise, Hiworld, Simple Soft o BAGOO).
- Indique la marca Toyota, el modelo Prado 150, el año 2017-2023 y la variante de equipamiento (High / JBL / 360).
- Pulse Save / Apply y espere a que el sistema se reinicie automáticamente.
FAQ: Preguntas frecuentes
¿Se mantendrán los controles del volante operativo tras la instalación?
Sí, el módulo CAN-Bus decodifica por completo las señales digitales del volante multifunción. Todos los botones (volumen, cambio de pistas, descolgar/colgar llamada, asistente de voz) funcionan en modo estándar.
¿La nueva pantalla es compatible con un Prado 150 con volante a la derecha (RHD de Japón)?
Sí, la geometría de la consola central, el hueco de instalación y las rejillas de ventilación son totalmente idénticos en las versiones LHD y RHD del Prado 150 (2017-2023). El marco adaptador encaja perfectamente sin holguras.
¿Por qué es necesario transferir los clips amarillos originales del marco antiguo?
Los nuevos marcos adaptadores se suministran sin clips o con alternativas de plástico rígido. Los clips originales de Toyota garantizan un ajuste firme sin holguras y eliminan por completo ruidos o crujidos al circular por baches.
¿Por qué la recepción de radio suena débil o con interferencias fuera de la ciudad tras la instalación?
Esto ocurre si durante el montaje no se conectó el cable azul de alimentación (+12V ANT-CONT) en el adaptador de antena de radio GT13. Sin corriente, el amplificador de antena de fábrica de Toyota se queda sin energía.
¿Funcionarán el subwoofer y el amplificador JBL originales?
Sí, al utilizar el módulo CAN adecuado y conectar las salidas de línea RCA al arnés de cableado, el amplificador y el subwoofer JBL originales se encienden automáticamente mediante comandos digitales del bus CAN.

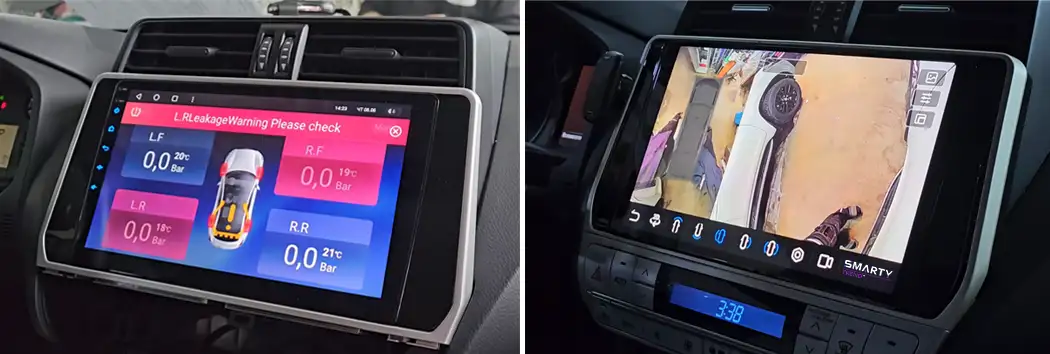

¿Cómo se cambian las vistas de las cámaras 360° en la pantalla Android?
Al engranar la marcha atrás, el sistema muestra automáticamente la visión periférica. Para activar las cámaras manualmente, utilice el botón físico VIEW en el salpicadero del coche o el icono virtual en la pantalla Android.
