Cómo configurar CanBus en una radio Android para coche: instrucciones paso a paso, selección del fabricante y solución de problemas

Al reemplazar la radio original del coche por una moderna pantalla Android, los propietarios a menudo descubren que algunas funciones del vehículo no funcionan de inmediato. Los botones del volante no reaccionan, no se muestran los datos del climatizador, los sensores de aparcamiento o las líneas de guía dinámicas. Un módulo especial se encarga de integrar la radio con el sistema de a bordo del coche: el adaptador CanBus (coloquialmente conocido como "módulo can" o "caja can").

En este artículo, analizaremos en detalle cómo identificar correctamente al fabricante de su adaptador, cómo configurarlo en el sistema y qué hacer si algo sale mal.

Cómo saber si necesita un adaptador CanBus

Un adaptador CanBus es necesario si su coche se comunica con los periféricos a través de una línea digital CAN-bus. Determinar su presencia es sencillo:

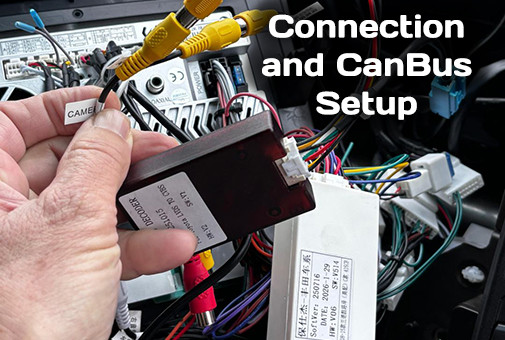

• Módulo externo: En el mazo de cables principal hay una caja de plástico o metal independiente de color negro, burdeos, azul o gris.
• Módulo integrado: El chip de integración puede venir soldado de fábrica en la placa del marco adaptador, del joystick de control o del bloque de climatización.

Comentario importante del ingeniero: Si su coche es de un año de fabricación antiguo o de un segmento económico, es posible que no disponga de control por línea digital. En este caso, los botones del volante funcionan mediante una señal analógica (Key 1 / Key 2) y se configuran directamente a través de la aplicación estándar de la radio.

Paso 1. Identificar al fabricante del adaptador CanBus

Antes de entrar en los ajustes, es necesario observar físicamente el adaptador. Hay muchas marcas en el mercado, y elegir el perfil incorrecto en el menú es la razón más común por la que la radio "no ve" al coche.

Preste atención al logotipo o a las siglas en la pegatina del módulo:

Paso 2. Algoritmo paso a paso para la configuración en el menú Android

Una vez identificado el fabricante de la caja, pasamos a la configuración del software. Las interfaces pueden variar ligeramente según la versión del sistema, pero la lógica general es la misma en todos lados:

1. Encienda el contacto del coche.
2. Vaya a los Ajustes de la radio → Fábrica (o Ajustes de fábrica).
3. Introduzca la contraseña de servicio: 3368.
4. Busque la opción Configuración de CanBus.
5. Establezca la configuración estrictamente por columnas:
   • 1ª columna: Fabricante del adaptador (por ejemplo, Raise, Hiworld, Simple Soft).
   • 2ª columna: Marca del coche.
   • 3ª columna: Modelo del coche.
   • 4ª columna: Año de fabricación o tipo de equipamiento.

Desglose del marcado de equipamiento:

Al elegir el último punto, verá unos índices de letras. Son de vital importancia para la correcta activación de las funciones:

• L - equipamiento básico o mínimo del coche.
• M - equipamiento medio.
• H - equipamiento alto o premium.
• AMP - equipamiento con amplificador de sonido original de fábrica.

Truco basado en la experiencia del ingeniero: Si el modelo de su coche o el año de fabricación necesario no está en la lista, no se alarme. Los fabricantes de electrónica agrupan los coches por plataformas de hardware. Elija un modelo de plataforma compartida (por ejemplo, para Skoda suelen servir los ajustes de VW, para algunos modelos de Mazda los ajustes de Ford de años similares, etc.).

Tras seleccionar los parámetros, los ajustes se guardan automáticamente. En el 90% de los casos, las funciones se activan de inmediato, pero en algunas plataformas se requiere reiniciar la radio mediante el botón Reset, el menú de apagado o incluso desconectando el borne positivo de la batería del coche.

Guía de solución de problemas (Troubleshooting)

Si el sistema no funciona correctamente después de la configuración, utilice este mapa de expertos para resolver problemas:

Problema 1: La radio no detecta el CanBus (no funciona el volante, el clima, etc.)

1. Error de software: Se ha seleccionado incorrectamente el fabricante de CanBus o el modelo de coche (vuelva a comprobar el marcado de la caja).
2. Reinicio de hardware: Realice un reinicio completo de la pantalla (no solo apagar la pantalla, sino reiniciar Android por completo).
3. Conector blanco (conector CAN): Asegúrese de que el pequeño conector blanco con dos cables trenzados (normalmente un par trenzado de color verde, marrón o azul) que sale del mazo de cables principal esté físicamente insertado en la ranura pequeña correspondiente en la parte trasera de la radio.
4. Intercambio de pines del conector: En raras ocasiones, las fábricas confunden el orden de los cables de datos. Intente intercambiar los dos cables (CAN-High y CAN-Low) en dicho conector blanco, o verifique su correspondencia en el conector original del coche.
5. Alimentación del adaptador: Asegúrese de que el contacto esté encendido. Si el módulo Can no da señales de vida, compruebe si le llega alimentación de +12V (normalmente el cable amarillo) y masa (negro).

Problema 2: La radio no muestra todas las funciones del CanBus

1. Limitaciones del equipamiento: El hardware de su coche no es totalmente compatible con la línea CAN (algunos datos no se transmiten a la red general del vehículo).
2. Protocolo inexacto: Intente seleccionar otro fabricante de CanBus en los ajustes (por ejemplo, en lugar de Raise elija Hiworld, o viceversa). A menudo, diferentes fabricantes de adaptadores usan códigos de ingeniería inversa alternativos para los mismos coches.

Problema 3: Todo funciona, las canciones cambian, pero no hay sonido en los altavoces

1. Compruebe el índice del perfil: En los ajustes de CanBus, seleccione la configuración del coche que incluya obligatoriamente el prefijo "AMP".
2. Alimentación forzada (REMOTE / AMP-CON): Busque en el mazo de cables que sale del adaptador Can un único cable con una franja azul o azul/blanca y una etiqueta que diga AMP-C o AMP-Cont. Es necesario aplicarle 12 voltios de forma forzada (conectándolo con el cable correspondiente de control de amplificador que sale de la radio).
3. Ajustes del sistema: Entre al menú principal: Ajustes → Dispositivo → Sonido → Alimentación del amplificador y coloque el interruptor en posición ENCENDIDO.

Conclusión

La correcta integración de la pantalla con la línea CAN del coche es la clave para un funcionamiento duradero y cómodo del sistema multimedia. Lo más importante es la atención al identificar visualmente el módulo y la comprensión de las características del equipamiento de su vehículo.
