Volledige installatiehandleiding: SMARTY Trend Android head-unit voor Toyota C-HR (2016-2023)

De Toyota C-HR (2016-2023) is een stijlvolle en betrouwbare stedelijke crossover, maar het fabrieksmatige Toyota Touch 2 infotainmentsysteem is aanzienlijk achtergelopen op moderne standaarden. Het mist snelheid, schermresolutie en een naadloze draadloze smartphone-integratie. In deze deskundige gids leggen we gedetailleerd uit hoe u het fabrieksscherm vervangt door een premium SMARTY Trend Android head-unit met Apple CarPlay en Android Auto, met volledig behoud van alle originele voertuigfuncties.

Fabrieksscherm vs. SMARTY Trend infotainmentsysteem

Om de enorme upgrade in ergonomie, prestaties en audiokwaliteit te begrijpen, vergelijken we de belangrijkste specificaties:

1. Vereist gereedschap & uitrusting

Er is geen gespecialiseerde professionele werkplaatsuitrusting nodig voor een succesvolle installatie. Het hele proces kan worden voltooid met een basisset gereedschap:

• 10mm dopsluiting & ratel - Wordt gebruikt om de 4 hoofdbouten los te draaien waarmee de fabrieksradio vastzit.
• #2 Kruiskopschroevendraaier - Voor het vastzetten van de ventilatieroosters en het overzetten van de originele klok- en passagiersairbag-indicatormodules.
• Plastic demontagegereedschap (trim tools) - Om de dashboardpanelen veilig los te klikken zonder de interieurkunststoffen te bekrassen.
• Zachte handdoek of beschermende doek - Geplaatst over de middenconsole en versnellingspook om accidentele krassen tijdens de installatie te voorkomen.

2. Belangrijkste integratievoordelen van SMARTY Trend

1. Volledige CAN-Bus integratie: De head-unit communiceert rechtstreeks met de boordcomputer van de auto, waardoor stuurwielbediening en de weergave van klimaatbeheersingsgegevens volledig behouden blijven.
2. Ondersteuning voor OEM-achteruitrijcamera: De originele fabriekscamera wordt rechtstreeks op het nieuwe systeem aangesloten, waardoor Dynamische Parkeerlijnen (actieve stuurgidslijnen) worden geactiveerd die reageren op de stuurwielhoek.
3. Interieurteit behouden: Het herinstalleren van de originele klok en alarmlichtknop zorgt ervoor dat uw dashboard zijn originele, strakke uiterlijk behoudt.

3. Stapsgewijze installatiehandleiding

Zet voor het starten de motor uit, zorg ervoor dat het contact volledig UIT staat en koppel voor de veiligheid de negatieve pool van de accu los. Bedek de middenconsole met een zachte doek om het interieur te beschermen.

Stap 1: Demontage van de fabrieksradio & panelen

1. Gebruik een plastic trim tool om de decoratieve zijlijst van het dashboard en het paneel van de klimaatregeling voorzichtig los te wrikken en te verwijderen. Ze worden op hun plaats gehouden door fabrieksclips.
2. Klik de centrale ventilatieroosters voorzichtig los. Let op dat deze is vastgezet met twee schroeven. Verwijder deze met een #2 kruiskopschroevendraaier en trek de ventilatie-unit eruit nadat u de connector van de alarmlichtknop hebt losgekoppeld.
3. Verwijder het plastic hoofdframe (bezel) rond de originele monitor. Wees extra voorzichtig bij de rechterhoek in de buurt van de Push Start-knop; oefen lichte, gelijkmatige druk uit. Koppel de stekker los die de klok en de passagiersairbag-indicatoren van stroom voorziet.
4. Gebruik een 10mm dopsleutel met een ratel om de 4 montagebouten los te draaien die de metalen beugels van het fabrieksscherm in het dashboard vasthouden.
5. Trek de fabrieksradio naar u toe, schuif hem uit het dashboard en koppel voorzichtig alle kabelbomen aan de achterkant los.

Stap 2: Het frame aanpassen & OEM-componenten overzetten

1. Plaats het verwijderde fabrieksdashboardpaneel met de voorkant naar beneden op een vlakke, zachte ondergrond.
2. Schroef met uw kruiskopschroevendraaier de originele klok- en veiligheidsdisplaymodule los en verwijder deze.
3. Plaats deze module in het nieuwe SMARTY Trend frame/bezel dat in de kit is meegeleverd en zet het stevig vast met de originele schroeven. Hierdoor blijven uw fabrieksklok en passagiersgordelindicatoren naadloos behouden.

Stap 3: De kabelboom aansluiten (Plug & Play)

1. Neem de hoofdkabelboom die in de SMARTY Trend kit is meegeleverd.
2. Steek de originele stekkers van de auto in de bijbehorende aansluitingen van de nieuwe kabelboom ("connector-naar-connector"). Knippen, splitsen of solderen van fabriekskabels is niet nodig.
3. Sluit de CAN-Bus decoderbox aan op de daarvoor bestemde connector op de hoofdkabelboom.
4. Plaatsing van antennes & poorten:
   • GPS-antenne: Monteer deze op een locatie waar er geen metalen obstakels boven zitten die satellietsignalen kunnen blokkeren. Het wordt ten zeerste aanbevolen om deze direct onder de plastic bovenkant van het dashboard te plaatsen en vast te plakken.
   • 4G/Wi-Fi-antennes & extra USB-poorten: Leid deze kabels zorgvuldig naar het handschoenenkastje voor gemakkelijke toegang in de toekomst.
5. Sluit alle resterende stekkers aan op de poorten aan de achterkant van de nieuwe SMARTY Trend head-unit.

Stap 4: De nieuwe Android head-unit monteren

1. Plaats de volledig gemonteerde unit (9.5" QLED-scherm geïntegreerd in het nieuwe frame) voorzichtig terug in de dashboardopening.
2. Zet het systeem vast met de originele 10mm-bouten en monteer de centrale ventilatieroosters en trimdelen in de omgekeerde volgorde van demontage. Zorg ervoor dat alle clips stevig vastklikken zonder kieren.

4. ⚙️ De CAN-Bus module configureren voor een juiste werking

Nadat u de head-unit voor het eerst inschakelt, moet u het Android-systeem via het CAN-Bus netwerk synchroniseren met de boordcomputer van de Toyota C-HR. Zonder deze stap zullen de stuurwielbediening en dynamische cameralijnen niet functioneren.

1. Navigeer naar Instellingen > Auto Infotainment > Fabrieksinstellingen.
2. Voer de ontwikkelaarstoegangscode in (meestal 3368 of 8888, afhankelijk van uw specifieke UIS7870CS-firmwareversie).

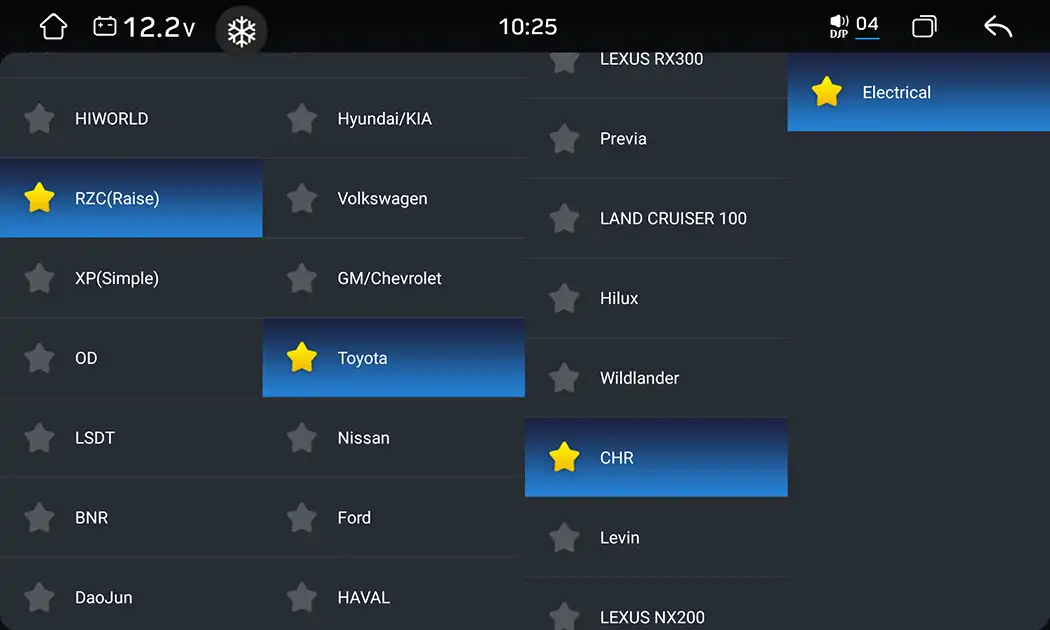

3. Zoek het menu CAN-Bus instellingen / Automodel selecteren.
4. Selecteer de fabrikant van uw CAN-box decoder (bijv. Raise, Simple Soft of Hiworld - het merk staat direct op de plastic behuizing van de CAN-module gedrukt).
5. Selecteer het automerk: Toyota > Model: C-HR > en kies de specifieke bouwjaarperiode van uw voertuig (2016-2023).
6. Klik op Opslaan en start het systeem opnieuw op.

Na de herstart synchroniseert het systeem automatisch met uw voertuig. Test de volumeknoppen en nummertoetsen op het stuur, controleer of het openen van deuren overlays op het scherm activeert en schakel de achteruitversnelling in om te controleren of de fabriekscamera activeert samen met de vloeiende dynamische parkeerlijnen.

5. Stapsgewijze videohandleiding

Als u de voorkeur geeft aan een visuele gids voor de paneeldemontage, plugverbindingen en het verbluffende eindresultaat, bekijk dan onze uitgebreide videogids die is gemaakt door onze installatiespecialisten:

Bekijk op YouTube

6. Veelgestelde vragen (FAQ)

V: Blijft mijn fabrieksachteruitrijcamera werken?
A: Ja. De SMARTY Trend head-unit ondersteunt de originele OEM-achteruitrijcamera volledig. Bovendien zullen dankzij de CAN-Bus module de actieve parkeerlijnen meebuigen wanneer u aan het stuur draait.

V: Vervalt de garantie van mijn auto door deze installatie?
A: Nee. De installatie is 100% Plug & Play. De originele kabelboom van de auto blijft volledig onaangeroerd, zonder dat er draden worden doorgeknipt. Dit betekent dat het proces volledig omkeerbaar en veilig is voor de elektrische fabrieksgarantie van de dealer.

V: Werkt de originele dashboardklok nog na de vervanging?
A: Ja, deze handleiding bevat de cruciale stap om de printplaat van de fabrieksklok en alarmverlichting over te zetten naar het nieuw geleverde SMARTY Trend frame. Alle tijdwaarnemings- en gordelwaarschuwingsfuncties blijven normaal werken.

7. Oordeel van de technische directie

Het upgraden van uw Toyota C-HR (2016-2023) met een premium 2K QLED infotainmentsysteem is de meest impactvolle technologische en interieurverbetering die beschikbaar is voor dit model. Het overbrugt direct de kloof tussen oudere fabriekstechnologie en de nieuwste intelligente cockpits. Het selecteren van geverifieerde, plug-and-play componenten rechtstreeks van premium specialisten zoals Smarty-trend.com garandeert topkwaliteit hardware-duurzaamheid, hoogwaardige akoestische output via een speciale digitale signaalprocessor (DSP) en een onberispelijke premium afwerking die zowel het dagelijkse nut van uw voertuig als de marktwaarde op lange termijn verhoogt.
