1. Especificaciones de los Equipamientos de Nissan: Qué es Importante Saber Antes de la Instalación

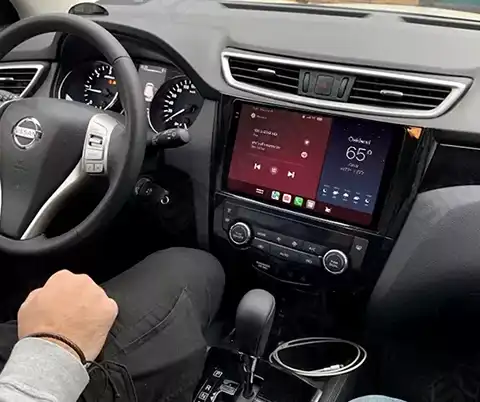

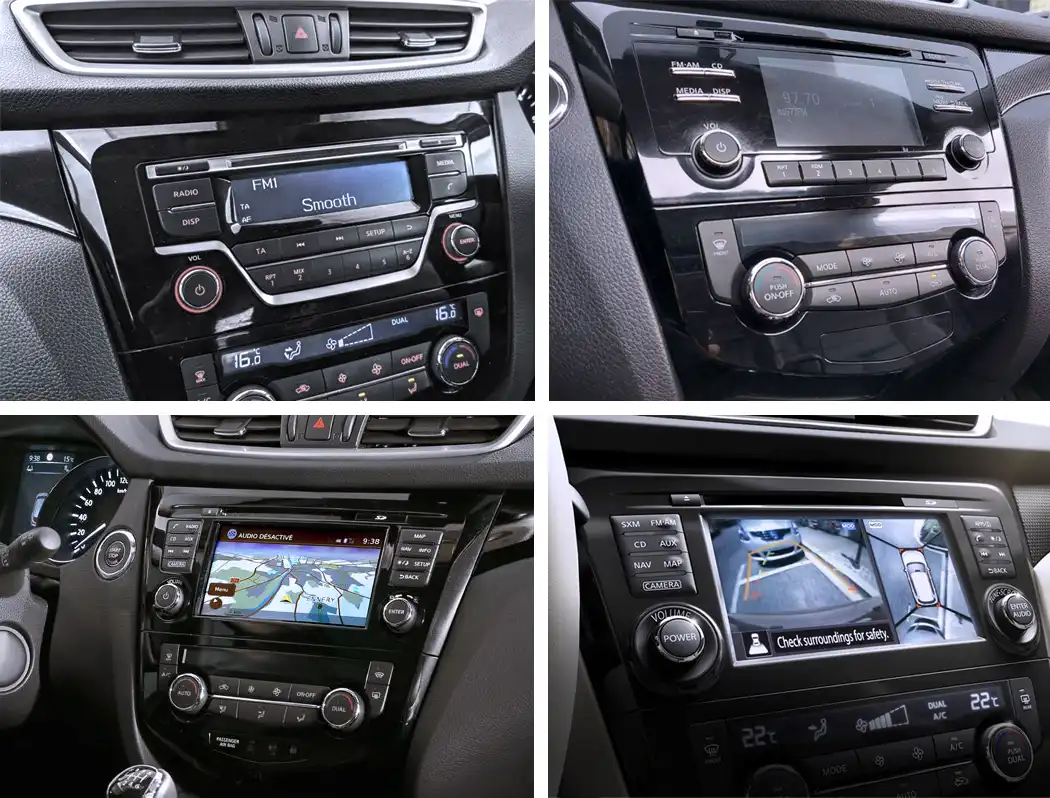

Dependiendo del año de fabricación y del mercado, el Nissan X-Trail T32 y el Qashqai J11 se equiparon con tres tipos de sistemas de audio. Los errores al seleccionar el cableado pueden provocar la falta de sonido o el mal funcionamiento de las cámaras. Según las especificaciones de SMARTY Trend, todos los coches se dividen en tres categorías:

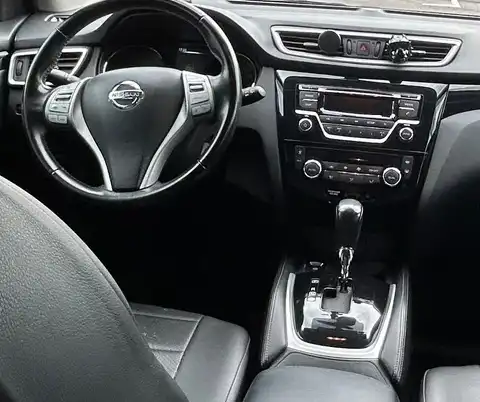

• Equipamiento básico (Visia / XE): Modelos sin pantalla a color de fábrica (radio simple con pantalla monocromática o radio Bluetooth). Esta configuración no utiliza el bus CAN digital para el control del audio. La conexión de la radio SMARTY Trend se realiza directamente a través de un adaptador ISO estándar.
• Equipamiento medio/máximo con sistema Nissan Connect (Acenta / Tekna / SE / LE): Coches con pantalla de 7 pulgadas de fábrica, navegación y sistema original de visión periférica de 360° (4 cámaras). Aquí es obligatorio un bloque CAN (decodificador) especial, que convierte las señales digitales del coche en comandos comprensibles para el sistema operativo Android.
• Sistema de audio premium Bose: Versiones de gama alta equipadas con un subwoofer adicional en el maletero (dentro de la rueda de repuesto) y un amplificador de audio analógico-digital situado debajo del asiento. Al instalar una radio de terceros, es críticamente importante activar correctamente el cable de control AMP_CONT (normalmente un cable azul y blanco en el bloque de conexiones) que suministra una señal de +12V para encender el amplificador Bose; de lo contrario, habrá un silencio absoluto en los altavoces.

2. ARQUITECTURA Y PLATAFORMA DE HARDWARE SMARTY TREND

Para garantizar un funcionamiento estable de los mapas de navegación exigentes, los servicios de streaming y el modo de pantalla dividida, los dispositivos SMARTY Trend utilizan una base de componentes industriales:

• Procesador Central (CPU): Chip de 8 núcleos UIS7870SC (Octa-Core, 2.7 GHz), fabricado con tecnología de 12 nm. Proporciona un inicio instantáneo de las aplicaciones y la ausencia total de congelaciones de la interfaz.
• Pantalla: Matriz QLED/IPS de alto contraste con resolución HD (1280x720) o 2K (2000x1200). El sensor capacitivo con cristal templado 2.5D es resistente a los arañazos y no se desvanece bajo el sol.
• Trayectoria de audio (DSP): Procesador de sonido digital integrado basado en el chip Rohm BU32107. El amplificador Hi-Fi TDA7851 (potencia de salida 4x50 W) se encarga de la potencia y pureza de la señal analógica. Para construir un sonido de coche personalizado, se proporciona una salida óptica Toslink (SPDIF) y salidas de línea RCA con un voltaje de 4V.

3. Proceso Paso a Paso para el Desmontaje del Sistema de Fábrica

Para un trabajo seguro, prepare un juego de palancas plásticas de desmontaje para el interior y un destornillador de estrella (PH2). Se recomienda desconectar el borne negativo de la batería antes de comenzar los trabajos.

1. Retirada del panel decorativo derecho: Abra la puerta del pasajero. Haga palanca con una herramienta plástica en el borde inferior de la moldura decorativa larga de cuero (o plástico) que se extiende desde la consola central hasta el conducto de aire derecho. Con movimientos suaves hacia usted, desenganche los clips internos y retire el panel.
2. Retirada del panel decorativo izquierdo: Vaya al lado del conductor. Haga palanca y retire el pequeño panel horizontal situado a la izquierda de la radio que enmarca el botón «Start/Stop» (o la cerradura de encendido). Desconecte el conector de alimentación del botón de arranque.
3. Desmontaje del bloque superior de deflectores: Agarre con las manos la parte inferior del bloque de salidas de aire centrales (situado justo encima de la pantalla de la radio) y tire con cuidado de toda la estructura hacia usted. El bloque saldrá junto con el botón de las luces de emergencia. Desconecte la clavija de alimentación de las luces de emergencia y deje el panel a un lado.
4. Extracción de la unidad principal: Quedarán al descubierto 4 tornillos que fijan los soportes metálicos de montaje («orejas») de la radio original: dos arriba y dos abajo. Desatorníllelos con un destornillador de estrella. Tire del cuerpo de la radio hacia usted. Desconecte todos los conectores, teniendo cuidado de no dañar las pestañas de fijación de los bloques de cables.

Vídeo del proceso de desmontaje de la radio de fábrica:

Watch on YouTube

4. Instalación de Ingeniería y Colocación Oculta de Periféricos

La instalación de SMARTY Trend se realiza mediante el principio Pin-to-Pin (conector a conector). Sin embargo, para lograr la máxima calidad de recepción de la señal, es necesario seguir las reglas de colocación de las antenas externas.

• Colocación de la antena GPS: No deje el módulo GPS muy por debajo de la radio; esto empeorará la recepción de los satélites en días nublados o entre edificios altos. El lugar óptimo es fijar la antena con cinta de doble cara 3M en el refuerzo metálico del salpicadero, justo debajo del plástico superior del panel (por encima de los conductos de aire).
• Montaje de las antenas 4G LTE y Wi-Fi: Lleve la antena 4G al pilar derecho del parabrisas, ocultando el cable debajo del revestimiento, o colóquela en la parte superior del parabrisas detrás del espejo retrovisor (en la zona de serigrafía). Esto garantiza una recepción estable de Internet en la carretera.
• Organización de cables en la guantera: Pase los cables de extensión de los puertos USB y la ranura externa para la tarjeta SIM a través del orificio técnico hacia la guantera.
• Conexión del puerto USB de fábrica: Utilice el adaptador especial incluido con SMARTY Trend para mantener la funcionalidad del conector USB original situado en la parte inferior de la consola central (cerca del encendedor de cigarrillos).
• Micrófono externo para Voice/Hands-Free: El micrófono integrado en el panel frontal es adecuado para comandos básicos, pero para una comunicación telefónica de alta calidad a través de Bluetooth, pase el cable del micrófono externo por el pilar izquierdo e instálelo en el plafón del techo original; allí se proporciona un espacio de montaje acústico de fábrica.

Vídeo del proceso de instalación y configuración de la radio Android:

Watch on YouTube

5. Integración con Sistemas de Fábrica y Adaptador Can-Bus

El vínculo entre el ordenador de a bordo del coche y el sistema operativo Android es el módulo Can-Bus (decodificador Raise).

Configuración del protocolo en el menú de la radio

Después de encender el dispositivo por primera vez, es necesario ingresar al menú de servicio de la siguiente manera:
Ajustes de fábrica (Factory Settings) → Selección de coche (Car Choice) → Fabricante: Raise → Modelo: Nissan → X-Trail/Qashqai.

Después de aplicar los ajustes, la radio se reiniciará y se activarán las siguientes funciones: mandos al volante, visualización del estado de las puertas, gráficos del climatizador y líneas dinámicas de aparcamiento.

Activación del sistema original de visión periférica de 360°

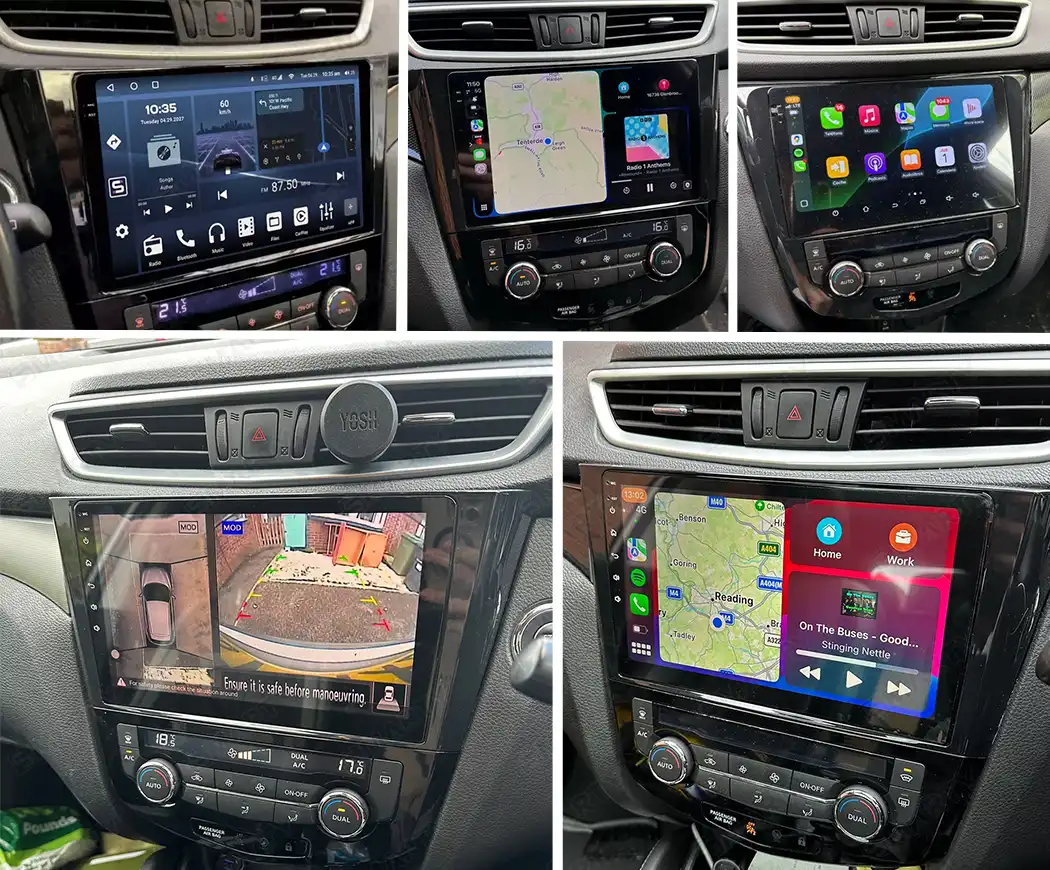

Al cambiar la palanca de cambios a la posición «R» (Marcha atrás), el decodificador Can intercepta instantáneamente la señal de vídeo del bloque de cámaras. En la pantalla de SMARTY Trend se muestra una imagen combinada: la parte izquierda es la cámara de visión trasera con líneas dinámicas, la parte derecha es la vista panorámica desde arriba. Al pulsar el botón original «CAMERA» en el marco del dispositivo, se pueden cambiar las perspectivas (por ejemplo, mostrando solo la vista de la cámara lateral para controlar el bordillo).
