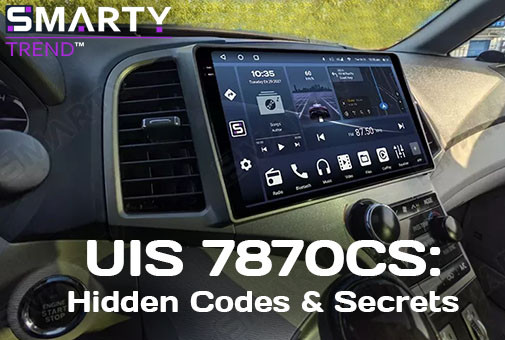

Domande frequenti autoradio Android UIS 7870: Codici di servizio, configurazione e risoluzione dei problemi

Panoramica rapida

Guida alla configurazione e alla manutenzione delle autoradio Android basate sul processore UIS 7870. Include codici di servizio di fabbrica (3368, 5768, 7870), l'algoritmo di prevenzione della scarica della batteria tramite la modalità di sospensione (Dormancy), metodi di regolazione precisa della retroilluminazione della matrice, l'attivazione di sistemi di telecamere a 360 gradi, la risoluzione dei problemi di uscita video RCA/Type-C e la gestione della ventola di raffreddamento.

Tabella riassuntiva per la risoluzione rapida dei problemi:

Come rimuovere il pulsante fluttuante dallo schermo?

Quando si utilizza un'autoradio Android basata su un processore da 2,7 GHz (UIS 7870SC), il pulsante fluttuante di accesso rapido può rimanere attivo sopra le app in esecuzione, bloccando gli elementi dell'interfaccia o distraendo il conducente durante la navigazione e la riproduzione multimediale.

Soluzione:

Per rimuovere con successo questo pulsante dal display della vostra unità UIS 7870SC, seguite questi passaggi:

Watch on YouTube

Come collegare la telecamera posteriore?

Nei veicoli dotati di telecamera posteriore di serie è incluso l'adattatore necessario, ma in alcuni casi la telecamera originale non è supportata e richiede la sostituzione.
Inoltre, molte auto economiche non dispongono di una telecamera di serie, sebbene questo accessorio sia essenziale per un parcheggio sicuro.

Soluzione:

Per un corretto collegamento, configurazione e risoluzione dei problemi della telecamera posteriore sulla vostra autoradio Android, seguite le istruzioni dettagliate nella nostra guida.

Nota bene: se l'immagine della telecamera posteriore è costantemente in bianco e nero, distorta o sfarwilloza, assicuratevi che il cavo di terra della telecamera sia saldamente fissato a un punto metallico pulito sulla carrozzeria per eliminare le interferenze di segnale.
Controllate inoltre le impostazioni dell'autoradio e selezionate lo standard video corretto (AHD / NTSC / PAL) e la risoluzione adeguata alla vostra telecamera.

Come collegare e programmare i comandi al volante (SWC)?

Basandoci sulla nostra pluriennale esperienza nell'installazione di dispositivi Android, i pulsanti al volante sono di due tipi: analogici resistivi (KEY1/KEY2) o digitali, che comunicano tramite il bus CAN del veicolo.

Soluzione:

• Verifica del protocollo e delle impostazioni di fabbrica: Prima di programmare i singoli pulsanti, assicuratevi che il bus dati digitale della vostra auto funzioni correttamente. Andate su «Impostazioni di fabbrica» → «Selezione veicolo» (o «Impostazioni CAN-bus») e selezionate il produttore e il modello specifici della vostra auto (insieme al decoder di protocollo appropriato come Raise, Simple Soft o Hiworld). Il sistema applicherà i comandi digitali corretti.
• Accesso alla funzione di apprendimento del volante: Aprite il menu principale dell'unità, andate su «Impostazioni» → «Impostazioni veicolo» e selezionate l'app «Apprendimento volante» (o SWC) sviluppata per la piattaforma UIS7870SC.
• Cancellazione della memoria precedente: Premete il pulsante «Ripristina» o «Cancella» per rimuovere i vecchi profili di calibrazione.
• Programmazione dei pulsanti fisici: Tenete premuto un pulsante fisico sul volante (ad esempio, aumento volume), quindi toccate l'icona corrispondente sullo schermo dell'unità. Tenete premuto il pulsante finché il sistema non registra ed evidenzia il comando.
• Salvataggio e verifica: Ripetete la procedura per tutti gli altri comandi al volante in sequenza, quindi fate clic su «Salva».

Watch on YouTube

Spegnimento dell'autoradio tramite pulsante

In pratica, l'autoradio non si spegne completamente premendo il pulsante sul pannello frontale. Premendolo si disattiva semplicemente la retroilluminazione dello schermo (in modo simile al pulsante di blocco dello schermo di uno smartphone). In questa modalità, l'unità continua ad assorbire circa 1A e può scaricare completamente la batteria entro la mattina.

La logica operativa di tutte le autoradio è la seguente: l'unità riceve alimentazione costante sul filo giallo (+12V BATT) e sul filo nero (GND). Quando viene applicato +12V al filo rosso (ACC), l'autoradio si accende; quando la tensione viene a mancare, si spegne.

Se desiderate accendere e spegnere l'autoradio indipendentemente dalla chiave di accensione, è necessario installare un interruttore fisico nell'interruzione del filo ACC.

P.S. I veicoli moderni possono continuare a erogare tensione agli accessori per altri 5-30 minuti dopo lo spegnimento del segnale ACC (finché non aprite la portiera o chiudete l'auto). Tuttavia, l'algoritmo dell'autoradio rimane lo stesso: il bus CAN dell'auto applica o rimuove tensione dal filo ACC.

La musica si sente troppo forte all'avvio, come risolvere?

A volte gli utenti contattano il nostro servizio con un problema: a ogni accensione del dispositivo, la musica viene riprodotta ad alto volume, indipendentemente dal livello impostato prima dello spegnimento.

Soluzione:

Questo parametro viene modificato nelle impostazioni dell'autoradio:

Settings → Sound → Default volume switch

Il mio dispositivo supporta le telecamere 360?

Questa funzione non è disponibile su tutte le unità. Nella maggior parte dei casi viene fornita come opzione su richiesta del cliente, se acquista un'autoradio con telecamere 360 o dichiara l'intenzione di utilizzarle in futuro.

È possibile verificare la presenza del modulo 360 su un dispositivo già acquistato dal menu:

Settings → About device → System Information

È possibile attivare o disattivare la funzione delle telecamere 360 nelle impostazioni:

Settings → Factory → Switch backcar camera

Se la telecamera posteriore non è installata e compare uno schermo nero inserendo la retromarcia, disattivare il radar:

Settings → Factory → Local Reverse Switch

Riduzione della luminosità del display

Avendo installato autoradio per oltre 15 anni, riceviamo regolarmente feedback dagli automobilisti. Una delle richieste più frequenti è l'insufficiente attenuazione dello schermo nelle ore notturne, che può abbagliare e distrarre il conducente alla guida.

Soluzione:

Settings → Factory → Backlight current adjustment

Impostare la soglia minima di luminosità. Attenzione! Valori troppo bassi possono spegnere completamente la retroilluminazione o causare sfarfallii della matrice.

Collegamento di un monitor aggiuntivo a RCA video out

Queste autoradio non prevedono l'uscita video diretta tramite RCA. L'immagine può essere esportata tramite un cavo Type-C - HDMI (dopo aver attivato la funzione di uscita video nelle impostazioni).

È inoltre possibile inviare video a monitor esterni utilizzando un apposito adattatore Adattatore USB-CVBS a cavo di interfaccia RCA.

Attivazione della ventola di raffreddamento

Nelle impostazioni di sistema è possibile selezionare le modalità operative della ventola e le condizioni per la sua attivazione.

Se la ventola è attivata nelle impostazioni ma non gira fisicamente, è possibile che il cavo di alimentazione della ventola sia collegato insieme all'alimentazione dell'amplificatore/subwoofer. In tal caso, aprite l'app «Equalizzatore», andate nella sezione «Bassi» e attivate l'interruttore dell'amplificatore.

Corretta configurazione: La chiave per la lunga durata dell'autoradio

La piattaforma UIS 7870 con schermo 2K è una delle soluzioni multimediali per auto più potenti e funzionali oggi disponibili. Tuttavia, sfruttare appieno il potenziale del dispositivo ed evitare problemi di scarica della batteria o configurazione delle periferiche è possibile solo con un'adeguata configurazione iniziale e un uso consapevole dei codici di servizio.
