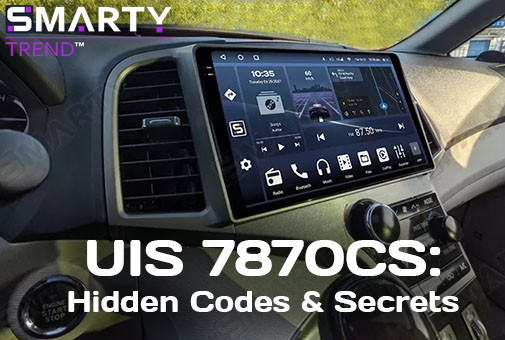

Veelgestelde vragen over Android autoradio's met UIS 7870: Servicecodes, instellingen en probleemoplossing

Kort overzicht

Handleiding voor het instellen en onderhouden van Android autoradio's op basis van de UIS 7870 processor. Bevat fabrieksservicecodes (3368, 5768, 7870), het algoritme om batterijontlading te verhelpen via deslaapstand (Dormancy), methoden voor nauwkeurige matrixachtergrondverlichting, activering van 360-graden camerasystemen, probleemoplossing voor RCA/Type-C video-uitvoer en koelventilatorbeheer.

Overzichtstabel voor snelle probleemoplossing:

Hoe verwijder ik de zwevende knop van het scherm?

Bij gebruik van een Android autoradio met een 2,7 GHz processor (UIS 7870SC) kan de zwevende sneltoets actief blijven boven lopende apps, waardoor UI-elementen worden geblokkeerd of de bestuurder wordt afgeleid tijdens navigatie en mediaweergave.

Oplossing:

Volg onderstaande stappen om deze knop succesvol van het display van uw UIS 7870SC autoradio te verwijderen:

Watch on YouTube

Hoe sluit ik een achteruitrijcamera aan?

In auto's met een fabrieksachteruitrijcamera wordt de benodigte adapter meegeleverd, maar in sommige gevallen wordt de originele camera niet ondersteund en is vervanging vereist.
Daarnaast hebben veel budgetauto's geen fabriekscamera, hoewel dit accessoire essentieel is om veilig te kunnen parkeren.

Oplossing:

Volg de gedetailleerde instructies in onze handleiding voor een succesvolle aansluiting, configuratie en probleemoplossing van de achteruitrijcamera op uw Android autoradio.

Let op: als het beeld van de achteruitrijcamera constant zwart-wit is, vervormd of flikkert, zorg er dan voor dat de aardingskabel van de camera stevig is bevestigd aan een schoon metalen punt op de auto-carrosserie om signaalstoringen te elimineren.
Controleer ook de instellingen van de autoradio en selecteer de juiste videostandaard (AHD / NTSC / PAL) en resolutie die bij uw camera passen.

Hoe sluit ik stuurwielbediening aan en programmeer ik deze (SWC)?

Op basis van onze jarenlange ervaring met het installeren van Android-apparaten zijn stuurwielknoppen er in twee soorten: analoge weerstandsknoppen (KEY1/KEY2) of digitale knoppen die communiceren via de CAN-bus van de auto.

Oplossing:

• Controle van protocol en fabrieksinstellingen: Zorg ervoor dat de digitale databus van uw auto correct werkt voordat u knoppen programmeert. Ga naar «Fabrieksinstellingen» → «Voertuigselectie» (of «CAN-bus instellingen») en selecteer de fabrikant en het model van uw auto (evenals de juiste protocoldecoder zoals Raise, Simple Soft of Hiworld). Het systeem past de juiste digitale commando's toe.
• Toegang tot stuurwielherkenning: Open het hoofdmenu op de autoradio, ga naar «Instellingen» → «Voertuiginstellingen» en selecteer de app «Stuurwielherkenning» (of SWC) die is ontwikkeld voor het UIS7870SC-platform.
• Vorig geheugen wissen: Druk op de knop «Reset» of «Wissen» om oude kalibratieprofielen te verwijderen.
• Fysieke knoppen programmeren: Houd een fysieke knop op het stuur ingedrukt (bijv. volume omhoog) en tik vervolgens op het bijbehorende pictogram op het scherm van de autoradio. Houd de knop ingedrukt totdat het systeem het commando registreert en markeert.
• Opslaan en controleren: Herhaal de procedure achtereenvolgens voor alle andere stuurwielknoppen en klik op «Opslaan».

Watch on YouTube

De autoradio uitschakelen met de knop

In de praktijk schakelt de autoradio niet volledig uit wanneer u op de knop op het frontpaneel drukt. Dit schakelt simpelweg de schermverlichting uit (vergelijkbaar met de schermvergrendelingsknop op een smartphone). In deze modus blijft het apparaat ongeveer 1A verbruiken en kan het uw accu tegen de ochtend volledig leegtrekken.

De logica van alle autoradio's is als volgt: het apparaat ontvangt constante voeding op de gele draad (+12V BATT) en de zwarte draad (GND). Wanneer er +12V wordt geleverd op de rode draad (ACC), gaat de autoradio aan; wanneer de spanning wordt weggenomen, schakelt hij uit.

Als u de autoradio onafhankelijk van het contactslot wilt in- en uitschakelen, moet u een fysieke schakelaar in de onderbreking van de ACC-draad installeren.

P.S. Moderne voertuigen kunnen na het uitschakelen van het ACC-signaal nog 5 tot 30 minuten spanning blijven leveren aan accessoires (totdat u de deur opent of de auto vergrendelt). Het algoritme van de autoradio blijft echter hetzelfde: de CAN-bus van de auto zet spanning op de ACC-draad of haalt deze eraf.

Muziek speelt te hard bij het opstarten, hoe los je dit op?

Soms wenden gebruikers zich tot onze service met een probleem: telkens wanneer het apparaat wordt ingeschakeld, speelt de muziek op hoog volume, ongeacht het niveau dat was ingesteld voordat het werd uitgeschakeld.

Oplossing:

Deze parameter wordt gewijzigd in de instellingen van de autoradio:

Settings → Sound → Default volume switch

Ondersteunt mijn apparaat 360-camera's?

Deze functie is niet op alle apparaten beschikbaar. In de meeste gevallen wordt deze geleverd als optie op verzoek van de klant als hij een autoradio met 360-camera's aanschaft of aangeeft deze in de toekomst te willen gebruiken.

U kunt controleren of de 360-module aanwezig is op een reeds aangeschaft apparaat via het menu:

Settings → About device → System Information

U kunt de 360-camerafunctie in- of uitschakelen in de instellingen:

Settings → Factory → Switch backcar camera

Als er geen achteruitrijcamera is geïnstalleerd en er een zwart scherm verschijnt bij het inschakelen van de achteruitversnelling, schakel dan de radar uit:

Settings → Factory → Local Reverse Switch

Schermhelderheid verlagen

Omdat we al meer dan 15 jaar autoradio's in verschillende auto's inbouwen, ontvangen we regelmatig feedback van autobezitters. Een veelvoorkomend verzoek is onvoldoende dimmen van het scherm in het donker, wat de bestuurder kan verblinden en afleiden.

Oplossing:

Settings → Factory → Backlight current adjustment

Stel de minimale helderheidsdrempel in. Wees voorzichtig! Bij te lage waarden kunt u de verlichting volledig uitschakelen of flikkering van de matrix veroorzaken.

Een extra monitor aansluiten op RCA video out

Deze autoradio's hebben geen directe video-uitgang via RCA. Beelden kunnen worden weergegeven via een Type-C naar HDMI-kabel (nadat u de video-uitgangsfunctie in de instellingen hebt geactiveerd).

U kunt video ook naar externe monitoren sturen met behulp van een speciale adapter USB-CVBS naar RCA-interfacekabeladapter.

De koelventilator inschakelen

In de systeeminstellingen kunt u de bedrijfsmodi van de koelventilator en de activeringsvoorwaarden selecteren.

Als de ventilator in de instellingen is ingeschakeld maar fysiek niet draait, is de voedingsdraad van de ventilator mogelijk verbonden met de voeding van de versterker/subwoofer. Open in dat geval de Equalizer-app, ga naar de sectie «Laage tonen» en schakel de versterker in.

Correcte instelling: De sleutel tot een lange levensduur van de autoradio

Het UIS 7870 platform met 2K-scherm is een van de krachtigste en meest functionele oplossingen voor automultimedia van dit moment. Het volledige potentieel van het apparaat benutten en problemen met accu-ontlading of randapparatuur voorkomen is echter alleen mogelijk met een juiste eerste configuratie en slim gebruik van servicecodes.

Als u het antwoord op uw vraag niet hebt gevonden in deze kennisbank of hulp nodig hebt bij het kiezen van de juiste autoradio en accessoires voor uw auto, staan de specialisten van SMARTY Trend altijd klaar om u te adviseren en te helpen bij de configuratie.
