CAN-Bus-Integration: Wie Android-Autoradios ohne Fehlermeldungen mit den werkseitigen Fahrzeugnetzwerken kommunizieren

Moderne Fahrzeuge sind längst keine bloßen mechanischen Maschinen mit Verkabelung mehr; sie sind mobile lokale Netzwerke (LAN), die von komplexen Rechenarchitekturen gesteuert werden. Bei der Aufrüstung des werkseitigen Multimedia-Systems auf ein fortschrittliches Android-Autoradio steht für Autofreunde und Ingenieure nicht die Bildschirmgröße oder die Prozessorgeschwindigkeit im Vordergrund. Das Hauptaugenmerk liegt auf der Netzwerkintegrität.

Wie lässt sich ein Aftermarket-Hauptgerät nahtlos in das geschlossene Ökosystem des Fahrzeugs integrieren, ohne Diagnose-Fehlercodes (DTCs) zu verursachen, das Komfortnetzwerk zu stören oder – was am schlimmsten wäre – die Batterie schleichend zu entladen?

In dieser technischen Analyse werden die technischen Lösungen hinter der CAN-Bus-Protokollintegration von SMARTY Trend detailliert beschrieben. Wir zeigen auf, wie wir die Lücke zwischen Open-Source-Android-Systemen und den geschlossenen, proprietären Fahrzeugnetzwerken der Hersteller schließen.

1. Was ist der CAN-Bus und warum benötigt ein Aftermarket-Radio ihn?

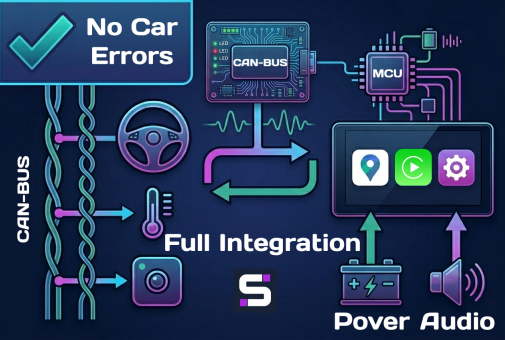

Was ist ein CAN-Bus-Adapter im Autoradio? Ein CAN-Bus-Adapter (Controller Area Network) ist ein Hardware-Gateway mit einer spezialisierten Firmware. Er übersetzt die Hochgeschwindigkeitsnachrichten des geschlossenen Fahrzeugnetzwerks (HEX-Codes) in Standard-API-Befehle, die vom Android-System verstanden werden, und umgekehrt. Dadurch kann das Aftermarket-Radio werkseitige Klimaanlagen steuern, Lenkradtasten beibehalten und die originale Einparkhilfe anzeigen, ohne dass Kommunikationsfehler mit dem Steuergerät (ECU) auftreten.

+------------------------+      +---------------------+      +---------------------------+
|  CAN-Bus High/Low      | ---> |  SMARTY Trend MCU   | ---> | Android OS (HAL/API)      |
|  (Werkseitiger HEX)    | <--- |  & Decoder-Gateway  | <--- | (Oberfläche & Apps)       |
+------------------------+      +---------------------+      +---------------------------+

In einem typischen Auto senden die Steuergeräte (ECUs) kontinuierlich Nachrichten über ein verdrilltes Adernpaar, bekannt als CAN-High und CAN-Low. Diese Nachrichten steuern alles: von der Motordrehzahl und dem Türstatus bis hin zu Lenkwinkelmatrizen und Klimaanlagenstufen.

Wenn Sie das Werksradio ausbauen, entfernen Sie nicht nur einen Audio-Bildschirm, sondern einen wichtigen Knotenpunkt aus diesem Netzwerk. Fehlt plötzlich ein Knoten im Netzwerk, registriert das zentrale Gateway (CGW) oder das Bordnetzsteuergerät (BCM) Kommunikationsfehler (z. B. OBD-II-Codes der U-Serie wie U0184 – Verbindung zum Radio verloren).

2. Die Mechanik der Übersetzung: Hardware-Decodierung versus Software-Ausführung

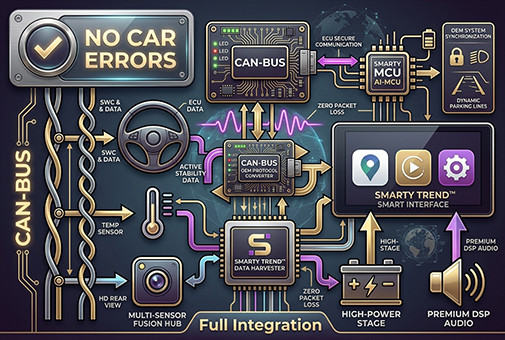

Um Netzwerkkonflikte zu vermeiden, verwendet SMARTY Trend eine zweischichtige Integrations-Topologie: Ein dediziertes externes Hardware-CAN-Decoder-Modul in Kombination mit einem hochoptimierten internen MCU-Chip (Mikrocontroller) auf der Hauptplatine des Radios.

Aktive Knotensimulation: Die „Wächter“ des Netzwerks überzeugen

Wenn das Fahrzeug sein Netzwerk über die OBD-II-Diagnose scannt, antwortet das SMARTY Trend System aktiv mit dem korrekten kryptografischen Handshake und den IDs, die von der jeweiligen Fahrzeugmarke und dem Modell gefordert werden (z. B. K-CAN bei BMW, CAN-B bei Mercedes oder CAN-Infotainment bei VAG). Da es sich wie ein perfekter digitaler Zwilling des Werksradios verhält, registriert das zentrale Gateway des Fahrzeugs keinerlei Netzwerkbarkeiten, sodass das Kombiinstrument absolut frei von „Check Engine“-Leuchten oder Systemwarnungen bleibt.

3. Erhalt komplexer OEM-Funktionen: Klima, Parken und Dynamik

Eine der größten Sorgen von Käufern ist der Verlust tief integrierter Fahrzeugeinstellungen. Unsere CAN-Bus-Integration decodiert rohe hexadezimale Telemetriedatenpakete in Echtzeit und übersetzt sie innerhalb von Millisekunden in flüssige, hochauflösende Interface-Overlays.

Lenkradfernbedienung (SWC): Resistiv versus digitaler Bus

Im Gegensatz zu älteren Fahrzeugen, die einen analogen Widerstand (Key 1/Key 2-Leitungen) zur Erkennung von Tastendrücken nutzten, leiten moderne Premium-Fahrzeuge Lenkradbefehle über digitale CAN-Pakete weiter. Das SMARTY Trend Gateway liest die Header dieser spezifischen Pakete aus. Wenn Sie „Lautstärke +“ drücken, wird das Paket sofort in einen Android-Systemlautstärkebefehl umgewandelt, ohne andere Module auf derselben Busleitung zu beeinträchtigen.

Optische Parksysteme (OPS) und dynamische Kurvenlinien

Beim Einlegen des Rückwärtsgangs schaltet das Hauptgerät nicht einfach nur auf das Videosignal der Kamera um. Der CAN-Decoder liest die Daten des Lenkwinkelsensors (SAS) direkt vom Fahrwerks-Bus ab. Er wendet trigonometrische Algorithmen an, um die exakte Trajektorie des Fahrzeugs zu berechnen, projiziert dynamische, sich mitbewegende Führungslinien über das Videobild und zeigt gleichzeitig die Radarsensoren der Parkhilfe in einer Splitscreen-Ansicht an.

[SAS-Modul] ---> (CAN-High/Low) ---> [Decoder-Modul] ---> [Android HAL] ---> [Dynamische Linien über Video]

4. Die Lösung für den Schlafmodus: Eliminierung von Batterieentladung im Jahr 2026

Das schwerwiegendste technische Problem bei schlecht konstruierten Aftermarket-Radios ist die berüchtigte schleichende Batterieentladung (Ruhestromverletzung). Wenn das Hauptgerät oder sein CAN-Decoder nicht in einen echten Energiesparmodus wechseln, können sie eine intakte Autobatterie über Nacht leeren.

Warum kommt es zur Batterieentladung?

Fahrzeuge nutzen einen Befehl, der als Network Sleep Message (Netzwerk-Schlafbefehl) bekannt ist. Sobald die Zündung ausgeschaltet und das Fahrzeug verriegelt ist, sendet das BCM den Befehl an alle Steuergeräte, in den Ruhezustand zu gehen. Wenn ein minderwertiger Decoder weiterhin Datenpakete oder „Rauschen“ in den CAN-Bus einspeist, hält er das gesamte Fahrzeugnetzwerk unbeabsichtigt wach. Die Hauptrechner des Autos bleiben aktiv und ziehen dauerhaft zwischen 2A und 5A Strom.

       [Fahrzeugzündung AUS & verriegelt]
                         |
         [BCM sendet: "Alle Knoten schlafen legen"]
                         |
         +---------------+---------------+
         |                               |
[Günstiger CAN-Adapter]        [SMARTY Trend Architektur]
 - Sendet weiterhin Daten       - Trennt sofort TX/RX-Leitungen
 - ECUs schlafen nicht ein      - Senkt Verbrauch auf < 5 mA
 - Batterie entlädt über Nacht  - Tiefschlaf-Modus ist aktiv
         |                               |
  (KRITISCHER FEHLER)            (SICHER & GEPRÜFT)

Das SMARTY Trend Zero-Drain-Protokoll

Unsere Hardware-Module nutzen ein intelligentes System zur automatischen Bus-Status-Erkennung (ABSD).

1. Kommunikations-Cutoff: Sobald das Zündungsplus-Signal (ACC) des Fahrzeugs abfällt, trennt unsere MCU alle aktiven Sende- (TX) und Empfangsleitungen (RX) zum CAN-Bus des Fahrzeugs.

2. Deep Sleep Zustand: Das Hauptgerät schaltet in einen Ultra-Low-Power-Standby, während der CAN-Decoder die Stromaufnahme auf unter 5 mA senkt.

3. Keine Phantom-Weckrufe: Da sich unsere Module nach dem Verriegeln des Fahrzeugs völlig passiv verhalten, kann das BCM alle Hilfsrelais sicher abschalten. Dies schützt die Lebensdauer Ihrer Batterie selbst bei wochenlangen Standzeiten.

5. FAQ: Alles, was Sie über die Android-Integration wissen müssen

Frage 1: Erlischt durch den Einbau eines Android-Autoradios die Herstellergarantie meines Fahrzeugs?

Antwort: Nein. Rechtlich gesehen – nach Vorschriften wie dem Magnuson-Moss Warranty Act in den USA oder den analogen europäischen Verbraucherschutzgesetzen (GVO) – darf ein Hersteller die Fahrzeuggarantie nicht einfach wegen des Einbaus eines Aftermarket-Teils verweigern, es sei denn, er kann nachweisen, dass genau dieses Teil den Defekt direkt verursacht hat. Da SMARTY Trend Systeme über Plug-and-Play-Kabelbäume mit isolierten CAN-Decodern angeschlossen werden, wird die originale Werksverkabelung weder verändert noch beschädigt, wodurch die Garantieansprüche erhalten bleiben.

Frage 2: Warum verursachen manche Aftermarket-Bildschirme Airbag- oder ABS-Warnleuchten im Cockpit?

Antwort: Dies geschieht, wenn ein minderwertiger CAN-Adapter kollidierende Knoten-IDs (Node IDs) in das Netzwerk einspeist, was zu einer Datenpaket-Kollision führt. Wenn ein sicherheitsrelevantes System wie das ABS- oder SRS-Modul (Airbag) aufgrund dieser Paketkollision eine Unterbrechung des Datenflusses erfährt, setzt es aus Sicherheitsgründen einen Fehlercode. Die Firmware von SMARTY Trend arbeitet mit streng isolierten Read-Only-Parametern für sicherheitskritische IDs. Dadurch ist eine Beeinträchtigung von Bremsen, Airbags oder Sicherheitsnetzwerken ausgeschlossen.

Frage 3: Was ist der Unterschied zwischen Standard-CAN-Modulen von Hiworld oder Raise und den angepassten Modulen für SMARTY Trend?

Antwort: Während Marken wie Hiworld und Raise generische Hardware herstellen, liegt der entscheidende Unterschied in der Firmware-Konfiguration. SMARTY Trend verwendet speziell entwickelte MCU-Profile, die exakt auf die jeweilige Region, Ausstattungsvariante und Komponentenarchitektur Ihres Fahrzeugs abgestimmt sind. Dies gewährleistet eine flüssigere Menüintegration, schnellere Aktualisierungsraten für Klimaanzeigen und eine präzisere Auswertung der Fahrzeugdaten im Vergleich zu Standard-Universaladaptern.

Fazit: Technik für Ihre Sorgenfreiheit

Das Upgrade Ihres Armaturenbretts mit einem Android-Hauptgerät sollte niemals bedeuten, die digitale Integrität Ihres Fahrzeugs zu gefährden. Durch den Einsatz einer hochentwickelten Hardware-Gateway-Architektur mit aktiver Knotensimulation und präzisen Auto-Sleep-Protokollen liefert SMARTY Trend eine Integration auf echtem OEM-Niveau. Ihre Werksfunktionen bleiben erhalten, die Elektrik bleibt geschützt und die Fahrzeugdiagnose bleibt vollkommen fehlerfrei.
