Integración por protocolo CAN-Bus: cómo las pantallas Android para coche se comunican con las redes originales sin generar errores

Los vehículos modernos ya no son simples máquinas mecánicas con cableado; son redes de área local (LAN) móviles, gestionadas por complejas arquitecturas informáticas. Al actualizar el sistema multimedia de fábrica a una pantalla avanzada con Android, la principal preocupación de los entusiastas del motor y de los ingenieros no es el tamaño de la pantalla o la velocidad del procesador. Lo más importante es la integridad de la red.

¿Cómo se integra una pantalla de mercado de accesorios (aftermarket) de forma fluida en el ecosistema cerrado del vehículo sin causar códigos de diagnóstico de fallas (DTC), sin alterar la red de confort y, lo que es peor, sin provocar una descarga parásita de la batería?

En este análisis técnico se detallan las soluciones de ingeniería que respaldan la integración del protocolo CAN-Bus de SMARTY Trend, mostrando cómo cerramos la brecha entre los sistemas Android de código abierto y las redes cerradas de fábrica de los automóviles.

1. ¿Qué es el CAN-Bus y por qué lo necesita una pantalla multimedia aftermarket?

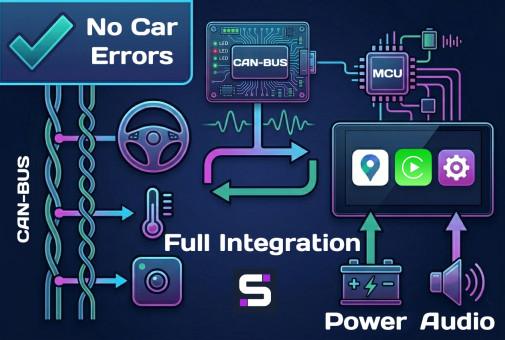

¿Qué es un adaptador CAN-Bus en una radio para coche? Un adaptador CAN-Bus (Controller Area Network) es un gateway de hardware con un firmware especializado que traduce los mensajes de alta velocidad de la red cerrada del vehículo (códigos HEX) en comandos API estándar que el sistema Android puede comprender, y viceversa. Permite que las pantallas aftermarket controlen los sistemas de climatización de fábrica, mantengan los botones del volante y muestren los sensores de aparcamiento originales sin que se produzcan errores de comunicación con la ECU.

+------------------------+      +---------------------+      +---------------------------+
|  Línea CAN High/Low    | ---> |  SMARTY Trend MCU   | ---> | Android OS (HAL/API)      |
|  (Código HEX original) | <--- |  & Gateway Decoder  | <--- | (Interfaz y aplicaciones) |
+------------------------+      +---------------------+      +---------------------------+

In un automóvil típico, las ECU (unidades de control electrónico) transmiten mensajes constantemente a través de un par de cables trenzados, conocidos como CAN-High y CAN-Low. Estos mensajes controlan todo: desde las revoluciones del motor y el estado de las puertas hasta las matrices del ángulo de giro del volante y las etapas del climatizador.

Cuando se retira la radio de fábrica, no solo se quita una pantalla de audio; se elimina un nodo vital de esta red. Si de repente falta un nodo en la red, el gateway central (CGW) o el módulo de control de la carrocería (BCM) registra errores de comunicación (por ejemplo, códigos OBD-II de la serie U, como el U0184 - Pérdida de comunicación con el radio).

2. Mecánica de la traducción: decodificación por hardware frente a ejecución por software

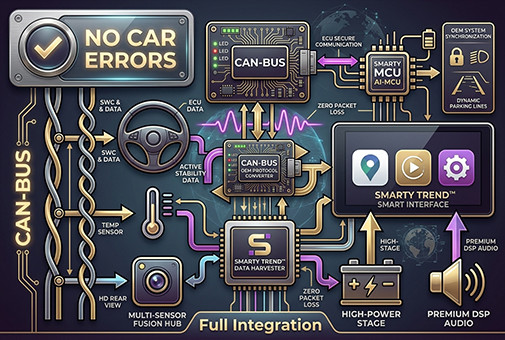

Para prevenir conflictos en la red, SMARTY Trend utiliza una topología de integración de doble capa: un módulo decodificador CAN por hardware externo dedicado, combinado con un chip MCU (microcontrolador) interno altamente optimizado en la placa base de la pantalla.

Simulación activa de nodo: eliminando a los "guardianes" de la red

Cuando el vehículo escanea su red mediante el diagnóstico OBD-II, el sistema SMARTY Trend responde de forma activa con el saludo criptográfico correcto y los identificadores requeridos por la marca y modelo específicos del coche (por ejemplo, K-CAN en BMW, CAN-B en Mercedes o CAN-Infotainment en VAG). Al actuar como un gemelo digital perfecto de la radio de fábrica, el gateway central del vehículo registra cero anomalías de red, manteniendo el cuadro de instrumentos completamente limpio de luces de "Check Engine" o advertencias de fallo en el equipamiento.

3. Conservación de funciones OEM complejas: clima, aparcamiento y dinámica

Uno de los mayores temores de los usuarios es perder los ajustes del vehículo profundamente integrados. Nuestra integración con el CAN-Bus decodifica paquetes de datos telemétricos hexadecimales puros en tiempo real, traduciéndolos en superposiciones fluidas de interfaz de alta resolución en cuestión de milisegundos.

Botones del volante (SWC): resistivos frente a bus digital

A diferencia de los vehículos más antiguos, que utilizaban resistencia analógica (cables Key 1/Key 2) para detectar las pulsaciones de los botones, los coches premium modernos dirigen los comandos de control del volante a través de paquetes digitales CAN. El gateway de SMARTY Trend lee los encabezados de estos paquetes específicos. Cuando presionas «Subir volumen», el paquete se convierte instantáneamente en un comando de volumen del sistema Android, sin afectar a otros módulos en la misma línea del bus.

Sistemas ópticos de aparcamiento (OPS) y trayectoria dinámica

Al engranar la marcha atrás, la pantalla no solo cambia al flujo de vídeo de la cámara. El decodificador CAN lee los datos del sensor de ángulo de dirección (SAS) directamente desde el bus del chasis. Aplica algoritmos trigonométricos para calcular la trayectoria exacta del vehículo, proyectando líneas de guía dinámicas que se curvan sobre el vídeo y mostrando simultáneamente los sensores de radar de aparcamiento en una pantalla dividida.

[Módulo SAS] ---> (CAN-High/Low) ---> [Módulo Decodificador] ---> [Android HAL] ---> [Líneas dinámicas sobre vídeo]

4. Solución para el ciclo de sueño: eliminación de la descarga parásita de la batería en 2026

El problema técnico más grave de las pantallas de mercado de accesorios mal diseñadas es la famosa descarga parásita de la batería. Si la unidad principal o su decodificador CAN no entran en un modo de consumo de energía realmente bajo, pueden agotar una batería de coche en perfecto estado de un día para otro.

¿Por qué ocurre la descarga parásita?

Los automóviles utilizan un comando conocido como mensaje de sueño de la red (Network Sleep Message). Cuando el contacto se apaga y las puertas se bloquean, el BCM envía una orden a todas las ECU para que "duerman". Si un decodificador de baja calidad continúa transmitiendo paquetes de datos o "ruido" al bus CAN, provoca accidentalmente que toda la red del vehículo permanezca despierta. Los ordenadores principales del coche se mantienen activos, consumiendo una corriente continua de entre 2A y 5A.

       [Contacto del vehículo apagado y bloqueado]
                         |
           [BCM transmite: "Todos a dormir"]
                         |
         +---------------+---------------+
         |                               |
[Adaptador CAN barato]         [Arquitectura SMARTY Trend]
 - Sigue emitiendo datos        - Corta de inmediato líneas TX/RX
 - Las ECU no se duermen        - Reduce el consumo a < 5mA
 - La batería se agota por la   - Modo de sueño profundo activo
   noche                         |
         |                               |
  (ERROR CRÍTICO)               (SEGURO Y COMPROBADO)

Protocolo de cero consumo de SMARTY Trend

Nuestros módulos de hardware emplean un sistema inteligente de detección automática del estado del bus (ABSD).

1. Corte de comunicación: Tan pronto como se corta la línea de accesorios del vehículo (ACC), nuestra MCU interrumpe todas las líneas activas de transmisión (TX) y recepción (RX) conectadas al bus CAN del coche.

2. Modo de sueño profundo: La unidad principal entra en un modo de espera de ultra bajo consumo, mientras que el decodificador CAN reduce su demanda de corriente a menos de 5 mA.

3. Sin despertares fantasma: Dado que nuestros módulos permanecen en absoluto silencio tras bloquear el coche, el BCM desactiva de forma segura todos los relés auxiliares, protegiendo la vida útil de la batería incluso durante semanas de inactividad.

5. FAQ: Todo lo que necesitas saber sobre la integración con Android

Pregunta 1: ¿La instalación de una pantalla Android anulará la garantía del fabricante de mi coche?

Respuesta: No. Legalmente, bajo normativas como la Ley de Garantías Magnuson-Moss (y leyes de protección al consumidor similares en Europa), un fabricante no puede anular la garantía del coche simplemente por instalar un componente de mercado de accesorios, a menos que demuestre que dicha pieza causó directamente la avería. Debido a que los dispositivos de SMARTY Trend se conectan usando mazos de cables plug-and-play con decodificadores CAN aislados, no alteran ni cortan el cableado original de fábrica, manteniendo el cumplimiento de la garantía.

Pregunta 2: ¿Por qué algunas pantallas del mercado de accesorios provocan testigos de airbag o ABS en el cuadro de instrumentos?

Respuesta: Esto ocurre cuando un adaptador CAN de baja calidad transmite identificadores de nodo (Node ID) en conflicto hacia la red, provocando una colisión de paquetes de datos. Cuando un sistema de seguridad crítico, como el módulo ABS o SRS (airbags), sufre una interrupción en el flujo de datos debido a esta colisión de paquetes, registra un fallo por seguridad. El firmware de SMARTY Trend utiliza parámetros estrictamente aislados de solo lectura para las ID críticas de seguridad, garantizando una interferencia cero con los frenos, despliegue de airbags o redes de seguridad.

Pregunta 3: ¿Cuál es la diferencia entre los módulos CAN estándar de marcas como Hiworld o Raise y los módulos personalizados para SMARTY Trend?

Respuesta: Mientras que marcas como Hiworld y Raise fabrican hardware genérico, la magia reside en la configuración del firmware. SMARTY Trend utiliza perfiles de MCU desarrollados específicamente que corresponden a la región, nivel de equipamiento y variantes de componentes exactos de tu vehículo. Esto asegura una integración de la interfaz mucho más fluida, frecuencias de actualización de pantalla más altas para los menús de clima y un análisis más preciso de los campos de datos del coche en comparación con las alternativas genéricas del mercado.

Conclusión: Ingeniería para tu tranquilidad

Actualizar el salpicadero de tu coche con una pantalla Android nunca debería significar sacrificar su integridad digital. Al elegir una arquitectura avanzada de gateway por hardware con simulación activa de nodos y protocolos precisos de sueño automático, SMARTY Trend ofrece una integración de nivel OEM auténtica. Tus funciones de fábrica permanecen intactas, el sistema eléctrico seguro y el diagnóstico del coche completamente libre de errores.
