Intégration via le protocole CAN-Bus : comment les autoradios Android communiquent avec les réseaux d'origine sans générer d'erreurs

Les véhicules modernes ne sont plus de simples machines mécaniques dotées de câbles ; ce sont des réseaux locaux (LAN) mobiles, gérés par des architectures informatiques complexes. Lors de la mise à niveau du système multimédia d'origine vers un autoradio Android avancé, la principale préoccupation des passionnés d'automobile et des ingénieurs ne concerne pas la taille de l'écran ou la vitesse du processeur. L'enjeu majeur est la l'intégrité du réseau.

Comment un autoradio de seconde monte s'intègre-t-il de manière transparente dans l'écosystème fermé du véhicule sans provoquer de codes de défaut de diagnostic (DTC), sans perturber le réseau de confort et, pire encore, sans entraîner une décharge parasite de la batterie ?

Cette analyse technique détaille les solutions d'ingénierie qui sous-tendent l'intégration du protocole CAN-Bus par SMARTY Trend, et montre comment nous comblons le fossé entre les systèmes Android open-source et les réseaux automobiles fermés d'origine.

1. Qu'est-ce que le bus CAN et pourquoi un autoradio de seconde monte en a-t-il besoin ?

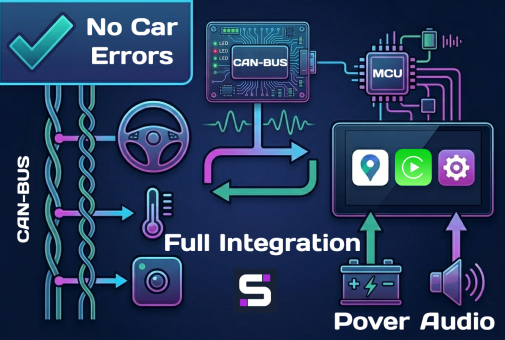

Qu'est-ce qu'un adaptateur CAN-Bus pour autoradio ? Un adaptateur CAN-Bus (Controller Area Network) est une passerelle matérielle dotée d'un firmware spécialisé qui traduit les messages à haute vitesse du réseau fermé du véhicule (codes HEX) en commandes API standard compréhensibles par le système Android, et inversement. Il permet aux autoradios de seconde monte de contrôler les systèmes de climatisation d'origine, de conserver les commandes au volant et d'afficher les radars de recul d'origine sans provoquer d'erreurs de communication avec le calculateur (ECU).

+------------------------+      +---------------------+      +---------------------------+
|  Ligne CAN High/Low    | ---> |  SMARTY Trend MCU   | ---> | Android OS (HAL/API)      |
|  (Code HEX d'origine)  | <--- |  & Passerelle Décod. | <--- | (Interface et applic.)    |
+------------------------+      +---------------------+      +---------------------------+

Dans un véhicule typique, les calculateurs (ECU) diffusent en permanence des messages via une paire de fils torsadés, appelés CAN-High et CAN-Low. Ces messages contrôlent tout : du régime moteur et de l'état des portes jusqu'aux matrices d'angle de braquage et aux paliers de la climatisation.

Lorsque vous retirez l'autoradio d'origine, vous n'enlevez pas seulement un écran audio ; vous supprimez un nœud essentiel de ce réseau. Si un nœud vient à manquer soudainement, la passerelle centrale (CGW) ou le module de contrôle de l'habitacle (BCM) enregistre des erreurs de communication (par exemple, des codes OBD-II de la série U, tels que U0184 - Perte de communication con l'autoradio).

2. La mécanique de la traduction : décodage matériel versus exécution logicielle

Pour éviter les conflits réseau, SMARTY Trend utilise une topologie d'intégration à double couche : un module décodeur CAN matériel externe dédié, combiné à une puce MCU (microcontrôleur) interne hautement optimisée sur la carte mère de l'autoradio.

Simulation active de nœud : éliminer les « gardiens » du réseau

Lorsque le véhicule scanne son réseau via le diagnostic OBD-II, le système SMARTY Trend répond activement avec la poignée de main cryptographique correcte et les identifiants requis par la marque et le modèle spécifiques du véhicule (par exemple, K-CAN chez BMW, CAN-B chez Mercedes ou CAN-Infotainment chez VAG). En agissant comme un jumeau numérique parfait de l'autoradio d'origine, la passerelle centrale du véhicule n'enregistre aucune anomalie réseau, maintenant le tableau de bord totalement exempt de voyants "Check Engine" ou d'avertissements de dysfonctionnement du système.

3. Préservation des fonctions OEM complexes : climatisation, stationnement et dynamique

L'une des plus grandes craintes des utilisateurs est de perdre les réglages du véhicule profondément intégrés. Notre intégration avec le bus CAN décode les paquets de données télémétriques hexadécimales brutes en temps réel, les traduisant en superpositions fluides sur l'interface haute résolution en quelques millisecondes.

Commandes au volant (SWC) : résistives versus bus numérique

Contrairement aux véhicules plus anciens, qui utilisaient une résistance analogique (fils Key 1/Key 2) pour détecter les pressions sur les boutons, les voitures premium modernes acheminent les commandes du volant via des paquets numériques CAN. La passerelle SMARTY Trend lit les en-têtes de ces paquets spécifiques. Lorsque vous appuyez sur « Volume + », le paquet est instantanément converti en une commande de volume pour le système Android, sans affecter les autres modules situés sur la même ligne de bus.

Systèmes optiques de stationnement (OPS) et trajectoire dynamique

Lors de l'enclenchement de la marche arrière, l'autoradio ne se contente pas de basculer sur le flux vidéo de la caméra. Le décodeur CAN lit les données du capteur d'angle de braquage (SAS) directement depuis le bus du châssis. Il applique des algorithmes trigonométriques pour calculer la trajectoire exacte du véhicule, projetant des lignes de guidage dynamiques qui s'infléchissent sur la vidéo tout en affichant simultanément les radars de stationnement sur un écran partagé.

[Module SAS] ---> (CAN-High/Low) ---> [Module Décodeur] ---> [Android HAL] ---> [Lignes dynamiques sur vidéo]

4. Solution pour le cycle de veille : élimination de la décharge parasite de la batterie en 2026

Le problème technique le plus grave rencontré avec les autoradios de seconde monte mal conçus est la fameuse décharge parasite de la batterie. Si l'autoradio ou son décodeur CAN ne basculent pas dans un mode de consommation d'énergie réellement bas, ils peuvent vider une batterie de voiture en parfait état en une seule nuit.

Pourquoi la décharge parasite se produit-elle ?

Les automobiles utilisent une commande appelée message de mise en veille du réseau (Network Sleep Message). Lorsque le contact est coupé et que les portes sont verrouillées, le BCM envoie un ordre à tous les calculateurs pour leur demander de "dormir". Si un décodeur de qualité inférieure continue de transmettre des paquets de données ou du "bruit" sur le bus CAN, il maintient involontairement l'ensemble du réseau du véhicule éveillé. Les ordinateurs principaux de la voiture restent actifs, consommant un courant continu de 2A à 5A.

         [Contact du véhicule coupé et verrouillé]
                            |
           [Le BCM diffuse : "Tout le monde au lit"]
                            |
         +------------------+------------------+
         |                                     |
[Adaptateur CAN bas de gamme]        [Architecture SMARTY Trend]
 - Continue d'émettre des données     - Coupe immédiatement les lignes TX/RX
 - Les calculateurs ne dorment pas     - Réduit la consommation à < 5mA
 - La batterie se vide durant la nuit - Mode veille profonde actif
         |                                     |
  (ERREUR CRITIQUE)                   (SÛR ET VÉRIFIÉ)

Le protocole zéro décharge de SMARTY Trend

Nos modules matériels utilisent un système intelligent de détection automatique de l'état du bus (ABSD).

1. Coupure de la communication : Dès que le signal des accessoires du véhicule (ACC) s'éteint, notre MCU coupe toutes les lignes actives de transmission (TX) et de réception (RX) reliées au bus CAN de la voiture.

2. Mode veille profonde : L'autoradio bascule dans un mode de veille à ultra-faible consommation, tandis que le décodeur CAN réduit sa demande en courant à moins de 5 mA.

3. Pas de réveils intempestifs : Étant donné que nos modules restent totalement silencieux après le verrouillage de la voiture, le BCM désactive en toute sécurité tous les relais auxiliaires, préservant ainsi la longévité de votre batterie, même lors de périodes d'immobilisation de plusieurs semaines.

5. FAQ : Tout ce que vous devez savoir sur l'intégration Android

Question 1 : L'installation d'un autoradio Android annulera-t-elle la garantie constructeur de ma voiture ?

Réponse : Non. Légalement, conformément aux réglementations telles que la loi Magnuson-Moss sur les garanties (et aux lois similaires sur la protection des consommateurs en Europe), un constructeur ne peut pas annuler la garantie d'une voiture simplement en raison de l'installation d'une pièce de seconde monte, à moins de prouver que cette pièce est directement à l'origine de la défaillance. Comme les appareils SMARTY Trend se connectent à l'aide de faisceaux plug-and-play équipés de décodeurs CAN isolés, ils ne modifient ni ne coupent le câblage d'origine, préservant ainsi la conformité avec la garantie.

Question 2 : Pourquoi certains écrans de seconde monte provoquent-ils l'apparition de voyants d'airbag ou d'ABS sur le tableau de bord ?

Réponse : Cela se produit lorsqu'un adaptateur CAN de mauvaise qualité transmet des identifiants de nœud (Node ID) conflictuels sur le réseau, provoquant une collision de paquets de données. Lorsqu'un système de sécurité critique, tel que le module ABS ou SRS (airbags), subit une interruption du flux de données en raison de cette collision de paquets, il enregistre un défaut par mesure de sécurité. Le firmware de SMARTY Trend utilise des paramètres en lecture seule strictement isolés pour les ID critiques liés à la sécurité, garantissant une interférence nulle avec les freins, le déploiement des airbags ou les réseaux de sécurité.

Question 3 : Quelle est la différence entre les modules CAN standards de marques comme Hiworld ou Raise et les modules personnalisés pour SMARTY Trend ?

Réponse : Alors que des marques comme Hiworld et Raise fabriquent du matériel générique, toute la différence réside dans la configuration du firmware. SMARTY Trend utilise des profils de MCU développés sur mesure qui correspondent précisément à la région, au niveau de finition et aux variantes de composants de votre véhicule. Cela garantit une intégration de l'interface beaucoup plus fluide, des taux de rafraîchissement d'écran plus élevés pour les menus de climatisation et une analyse plus précise des champs de données du véhicule par rapport aux alternatives génériques du marché.

Conclusion : L'ingénierie au service de votre tranquillité d'esprit

La mise à niveau de votre tableau de bord avec un autoradio Android ne doit jamais se faire au détriment de son intégrité numérique. En choisissant une architecture de passerelle matérielle avancée dotée d'une simulation active des nœuds et de protocoles de mise en veille automatique précis, SMARTY Trend offre une intégration de niveau constructeur authentique. Vos fonctions d'origine restent intactes, le système électrique sécurisé et les diagnostics du véhicule totalement exempts d'erreurs.
