Monitor Android per BMW Serie 3 F30/F31, M3 F80 (2011–2021): guida completa alla scelta e all'installazione

I modelli BMW Serie 3 con carrozzeria F30 (Berlina), F31 (Touring), F34 (Gran Turismo) e la versione ad alte prestazioni M3 F80 hanno raggiunto uno status iconico grazie alla loro maneggevolezza e al design. Tuttavia, i loro sistemi multimediali di serie (CIC, NBT, NBT EVO), che sembravano all'avanguardia nel 2013, oggi risultano superati rispetto a uno smartphone moderno: navigazione lenta, aggiornamenti mappe costosi, assenza di Apple CarPlay / Android Auto wireless e impossibilità di riprodurre video in streaming (YouTube, Netflix).

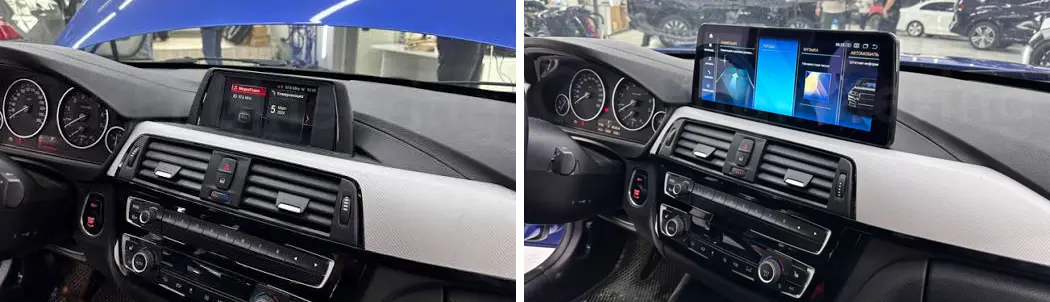

L'installazione di un moderno monitor Android SMARTY Trend è la soluzione migliore per aggiornare l'abitacolo della tua BMW F30/F31/F80 senza perdere le funzionalità di fabbrica.

Se hai già letto il nostro articolo sull'aggiornamento per BMW Serie 5 (E60, F10, G30), il funzionamento dei sistemi NBT e NBT EVO è spiegato dettagliatamente lì. Qui trattiamo le specificità dedicate esclusivamente alla Serie 3.

1. Identificazione del sistema originale BMW (CIC, NBT, NBT EVO, S663)

Il passaggio fondamentale prima dell'acquisto di uno schermo Android è identificare correttamente la generazione del sistema iDrive originale. Da questo dipende il tipo di connettore video LVDS da collegare all'unità centrale.

2. Gamma di prodotti SMARTY Trend per BMW F30 / F31 / M3 F80

Il catalogo offre diversi formati di sistemi multimediali e accessori:

• Piattaforma processore: Chipset Qualcomm Snapdragon Octa-Core (fino a 8 GB RAM / 256 GB ROM).
• Mantenimento funzioni BMW: Il joystick iDrive, i comandi al volante, i sensori di parcheggio, la retrocamera di serie e il computer di bordo continuano a funzionare regolarmente.
• Connettività wireless: CarPlay e Android Auto sono attivi di serie su tutte le linee (10.25", 12.3"). Disponibili versioni per guida a sinistra (LHD) e guida a destra (RHD).

3. Guida all'installazione passo dopo passo (Installation Guide)

L'installazione avviene in modalità Plug-and-Play senza danneggiare il cablaggio originale. Sono necessari leve in plastica, cacciaviti Torx T20 e un cacciavite a croce. Tempo richiesto: 30–60 minuti.

1. Scollegamento della batteria:
   Operazione fondamentale prima di intervenire sull'impianto elettrico dell'auto per evitare errori sulla rete CAN.
2. Smontaggio della consolle centrale:
   Con le leve in plastica sganciare la griglia delle bocchette d'aria centrali contenente il pulsante delle quattro frecce. Rimuovere il pannello del climatizzatore e svitare le viti di fissaggio dello schermo originale NBT/EVO.
3. Collegamento del connettore principale (Quadlock):
   Scollegare la presa di fabbrica dall'unità centrale e collegarla al cablaggio adattatore SMARTY Trend.

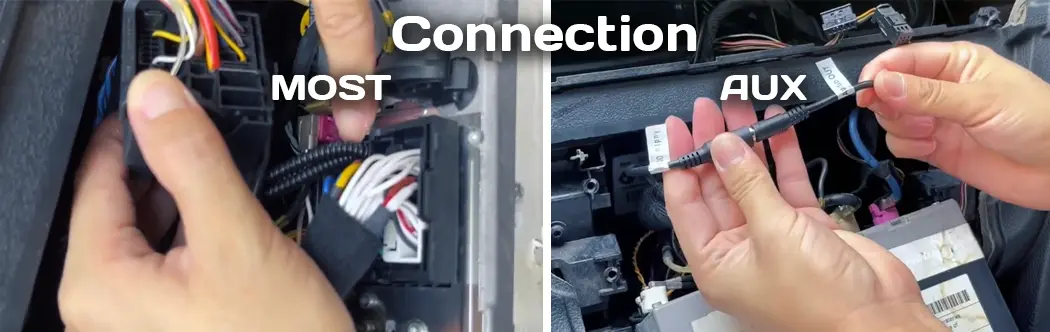

4. PASSAGGIO FONDAMENTALE – Cavo in fibra ottica (MOST):
   Attenzione! Se nel connettore Quadlock originale sono presenti due cavi ottici verdi (o verde-neri) della rete MOST, estrarli con cura dalla vecchia spina e inserirli nel corrispondente alloggiamento del nuovo cablaggio adattatore! In caso contrario l'auto non avrà l'audio e l'amplificatore originale / Harman Kardon smetterà di funzionare.

1. Installazione del decoder CANBUS e delle antenne:
   Posizionare il modulo CANBUS in dotazione dietro la radio. Far passare le antenne GPS e 4G sotto il parabrezza (zona superiore della plancia), lontano da parti metalliche.
2. Assemblaggio e test:
   Fissare il nuovo schermo SMARTY Trend nella sede originale, stringere le viti, ricollegare il morsetto della batteria e verificare il funzionamento del joystick iDrive, del climatizzatore, dei comandi al volante e della retrocamera.

Nota: Se si installa il pannello clima touch opzionale da 8.8", questo viene collegato tramite un adattatore dedicato direttamente sul connettore del clima di serie.

4. Configurazione del canale audio AUX

5. Domande frequenti (FAQ)
