Jak skonfigurować CanBus w radiu z Androidem: instrukcja krok po kroku, wybór producenta i rozwiązywanie problemów

Podczas wymiany fabrycznego radia na nowoczesną jednostkę główną z systemem Android, właściciele samochodów często spotykają się z sytuacją, w której część funkcji pojazdu nie działa od razu po podłączeniu. Przyciski na kierownicy nie reagują, nie wyświetlają się dane klimatyzacji, czujniki parkowania ani dynamiczne linie pomocnicze. Za integrację radia z systemem pokładowym samochodu odpowiada specjalny moduł – adapter CanBus (potocznie nazywany „modułem can” lub „can-boxem”).

W tym artykule szczegółowo omówimy, jak prawidłowo określić producenta adaptera, jak skonfigurować go w systemie oraz co zrobić, jeśli coś pójdzie nie tak.

Jak sprawdzić, czy potrzebujesz CanBus?

Adapter CanBus jest wymagany, jeśli Twój samochód komunikuje się z urządzeniami peryferyjnymi za pomocą cyfrowej magistrali CAN. Określenie jego obecności jest proste:

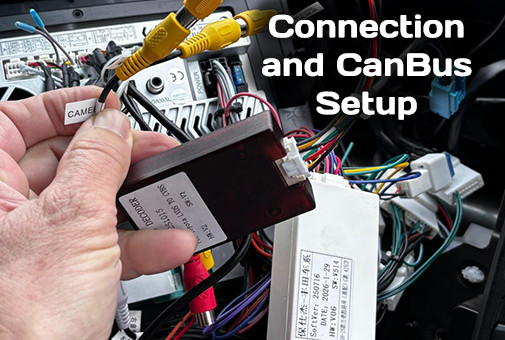

• Moduł zewnętrzny: Na głównej wiązce przewodów podłączeniowych wisi osobna plastikowa lub metalowa puszka w kolorze czarnym, bordowym, niebieskim lub szarym.
• Moduł wbudowany: Chip integracyjny może być fabrycznie wlutowany w płytkę ramki montażowej, joysticka sterowania lub panelu klimatyzacji.

Ważny komentarz inżyniera: Jeśli Twój samochód jest starszego rocznika lub pochodzi z segmentu budżetowego, sterowanie przez magistralę cyfrową może w nim nie występować. W takim przypadku przyciski na kierownicy działają na podstawie sygnału analogowego (Key 1 / Key 2) i konfiguruje się je bezpośrednio przez standardową aplikację radia.

Krok 1. Określamy producenta adaptera CanBus

Zanim przejdziesz do ustawień, musisz fizycznie przyjrzeć się samemu adapterowi. Na rynku dostępnych jest wiele marek, a wybór nieprawidłowego profilu w menu to najczęstszy powód, dla którego radio „nie widzi” samochodu.

Zwróć uwagę na logo lub skrót na naklejce modułu:

Krok 2. Algorytm konfiguracji krok po kroku w menu Android

Gdy producent puszki zostanie określony, przechodzimy do konfiguracji programowej. Interfejsy mogą się nieznacznie różnić w zależności od oprogramowania układowego, ale ogólna logika jest wszędzie taka sama:

1. Włącz zapłon w samochodzie.
2. Przejdź do Ustawień radia → Fabryczne (Ustawienia fabryczne).
3. Wprowadź hasło serwisowe: 3368.
4. Znajdź pozycję Ustawienia CanBus.
5. Ustaw konfigurację ściśle według kolumn:
   • 1. kolumna: Producent adaptera (np. Raise, Hiworld, Simple Soft).
   • 2. kolumna: Marka samochodu.
   • 3. kolumna: Model samochodu.
   • 4. kolumna: Rok produkcji lub typ wyposażenia.

Rozszyfrowanie oznaczeń wersji wyposażenia:

Przy wyborze ostatniego punktu zobaczysz indeksy literowe. Są one kluczowe dla prawidłowej aktywacji funkcji:

• L - minimalna / podstawowa wersja wyposażenia samochodu.
• M - średnia wersja wyposażenia.
• H - wysoka / premium wersja wyposażenia.
• AMP - wersja z oryginalnym fabrycznym wzmacniaczem dźwięku.

Lifehack z doświadczenia inżyniera: Jeśli Twojego modelu samochodu lub odpowiedniego roku produkcji nie ma na liście, nie panikuj. Producenci elektroniki łączą samochody w grupy według platform sprzętowych. Wybierz model bliźniaczy (na przykład dla Skody często pasują ustawienia od VW, dla niektórych modeli Mazdy – ustawienia od odpowiednich roczników Forda itd.).

Po wybraniu parametrów ustawienia zapisują się automatycznie. W 90% przypadków funkcje aktywują się od razu, ale dla niektórych platform wymagane jest zrestartowanie radia za pomocą przycisku Reset, menu wyłączania, a nawet poprzez odłączenie dodatniej klemy akumulatora samochodowego.

Przewodnik rozwiązywania problemów (Troubleshooting)

Jeśli po konfiguracji system nie działa prawidłowo, skorzystaj z tej eksperckiej mapy rozwiązywania problemów:

Problem 1: Radio nie widzi CanBus (nie działa kierownica, klimatyzacja itp.)

1. Błąd oprogramowania: Nieprawidłowo wybrany producent CanBus lub model auta (sprawdź ponownie oznaczenie na puszce).
2. Restart sprzętowy: Wykonaj pełny reset/restart jednostki głównej (nie tylko wyłączenie ekranu, ale ponowne uruchomienie systemu Android).
3. Biała wtyczka (złącze CAN): Upewnij się, że mała biała wtyczka z dwoma splecionymi przewodami (zazwyczaj jest to skrętka koloru zielonego, brązowego lub niebieskiego), odchodząca od głównej wiązki przewodów, jest fizycznie włożona w odpowiednie małe gniazdo z tyłu radia.
4. Zmiana pinów w złączu: W rzadkich przypadkach w fabrykach dochodzi do pomylenia przewodów danych. Spróbuj zamienić miejscami dwa przewody (CAN-High i CAN-Low) we wspomnianej białej wtyczce lub sprawdzić ich zgodność z oryginalnym złączem samochodu.
5. Zasilanie adaptera: Upewnij się, że zapłon jest włączony. Jeśli moduł Can nie daje znaków życia, sprawdź, czy dochodzi do niego zasilanie +12V (zazwyczaj żółty przewód) oraz masa (czarny).

Problem 2: Radio nie wyświetla pełnej funkcjonalności CanBus

1. Ograniczenia wyposażenia: Twój samochód sprzętowo nie obsługuje w pełni magistrali CAN (niektóre dane nie są przekazywane do sieci ogólnej).
2. Niedokładny protokół: Spróbuj wybrać innego producenta CanBus w ustawieniach (na przykład zamiast Raise wybierz Hiworld lub na odwrót). Często różni producenci adapterów używają alternatywnych kodów inżynierii wstecznej dla tych samych samochodów.

Problem 3: Wszystko działa, utwory się przełączają, ale nie ma dźwięku w głośnikach

1. Sprawdź indeks profilu: W ustawieniach CanBus wybierz konfigurację samochodu z obowiązkowym dopiskiem "AMP".
2. Wymuszone zasilanie (REMOTE / AMP-CON): Na wiązce przewodów wychodzącej z adaptera Can znajdź pojedynczy przewód z niebieskim lub niebiesko-białym paskiem i oznaczeniem AMP-C lub AMP-Cont. Należy na niego podać napięcie 12V (połączyć z analogicznym przewodem sterowania wzmacniaczem wychodzącym z radia).
3. Ustawienia systemu: Wejdź do menu głównego: Ustawienia → Urządzenie → Dźwięk → Zasilanie wzmacniacza i przestaw przełącznik w pozycję WŁ.

Podsumowanie

Prawidłowa integracja jednostki głównej z magistralą CAN samochodu to gwarancja długiej i komfortowej eksploatacji multimediów. Najważniejsza jest uważność przy wizualnej identyfikacji modułu oraz zrozumienie specyfiki wersji wyposażenia Twojego samochodu.
