Comment configurer le CanBus sur un autoradio Android : instructions étape par étape, choix du fabricant et résolution des problèmes

Lors du remplacement de l'autoradio d'origine par un écran Android moderne, les propriétaires de véhicules constatent souvent qu'une partie des fonctions de la voiture ne fonctionne pas « d'origine ». Les boutons au volant ne réagissent pas, les données de la climatisation, les radars de recul ou les lignes de guidage dynamiques ne s'affichent pas. L'intégration de l'autoradio avec le système de bord du véhicule est assurée par un module spécial : l'adaptateur CanBus (communément appelé « module can » ou « boîtier can »).

Dans cet article, nous allons voir en détail comment identifier correctement le fabricant de votre adaptateur, comment le configurer dans le système et que faire si quelque chose ne va pas.

Comment savoir si vous avez besoin d'un CanBus ?

Un adaptateur CanBus est nécessaire si votre véhicule communique avec les périphériques via un bus numérique CAN. Il est simple de déterminer sa présence :

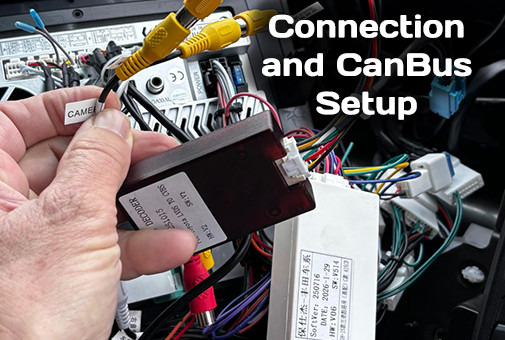

• Module externe : Un boîtier distinct en plastique ou en métal, de couleur noire, bordeaux, bleue ou grise, est suspendu au faisceau de câbles principal.
• Module intégré : La puce d'intégration peut être directement intégrée au circuit imprimé du cadre d'intégration, du joystick de commande ou du bloc de climatisation.

Note importante de l'ingénieur : Si votre véhicule est ancien ou appartient à un segment d'entrée de gamme, la commande par bus numérique peut être absente. Dans ce cas, les boutons au volant fonctionnent via un signal analogique (Key 1 / Key 2) et se configurent directement depuis l'application standard de l'autoradio.

Étape 1. Déterminer le fabricant de l'adaptateur CanBus

Avant de vous lancer dans les réglages, il est nécessaire d'examiner physiquement l'adaptateur lui-même. Il existe de nombreuses marques sur le marché, et le choix d'un mauvais profil dans le menu est la cause la plus fréquente pour laquelle l'autoradio « ne voit pas » la voiture.

Portez une attention particulière au logo ou à l'abréviation sur l'autocollant du module :

Étape 2. Algorithme de configuration étape par étape dans le menu Android

Une fois le fabricant du boîtier identifié, nous passons à la configuration logicielle. Les interfaces peuvent légèrement varier selon le firmware, mais la logique générale reste partout la même :

1. Mettez le contact du véhicule.
2. Allez dans les Paramètres de l'autoradio → Usine (Paramètres d'usine).
3. Entrez le mot de passe de service : 3368.
4. Trouvez l'option Configuration CanBus.
5. Configurez les options strictement par colonnes :
   • 1ère colonne : Fabricant de l'adaptateur (par exemple, Raise, Hiworld, Simple Soft).
   • 2ème colonne : Marque de la voiture.
   • 3ème colonne : Modèle de la voiture.
   • 4ème colonne : Année de fabrication ou type de finition.

Explication des marquages de finition :

Lors du choix de la dernière option, vous verrez des indices sous forme de lettres. Ils sont d'une importance critique pour l'activation correcte des fonctions :

• L - finition minimale / de base du véhicule.
• M - finition intermédiaire.
• H - finition haute / premium.
• AMP - finition avec amplificateur de son d'origine d'usine.

Astuce issue de l'expérience d'un ingénieur : Si le modèle de votre voiture ou l'année de fabrication recherchée ne figure pas dans la liste, ne paniquez pas. Les fabricants d'électronique regroupent les voitures par plateformes matérielles. Choisissez un modèle partageant la même plateforme (par exemple, pour Skoda, les réglages de VW conviennent souvent ; pour certains modèles de Mazda, les réglages de Ford pour des années similaires fonctionnent, etc.).

Après avoir sélectionné les paramètres, les réglages sont enregistrés automatiquement. Dans 90 % des cas, les fonctions s'activent immédiatement, mais pour certaines plateformes, il est nécessaire de redémarrer l'autoradio via le bouton Reset, le menu d'extinction ou même en retirant la borne positive de la batterie de la voiture.

Guide de dépannage (Troubleshooting)

Si, après la configuration, le système ne fonctionne pas correctement, utilisez cette carte d'expert pour résoudre le problème :

Problème 1 : L'autoradio ne voit pas le CanBus (le volant, la clim, etc. ne fonctionnent pas)

1. Erreur logicielle : Le fabricant du CanBus ou le modèle de voiture a été mal sélectionné (vérifiez à nouveau le marquage sur le boîtier).
2. Redémarrage matériel : Effectuez une réinitialisation complète de l'appareil (ne vous contentez pas d'éteindre l'écran, redémarrez complètement Android).
3. Fiche blanche (connecteur CAN) : Assurez-vous que la petite fiche blanche avec deux fils entrelacés (généralement une paire torsadée de couleur verte, marron ou bleue) provenant du faisceau de câbles principal est physiquement insérée dans la petite prise correspondante à l'arrière de l'autoradio.
4. Inversion des broches du connecteur : Dans de rares cas, les usines inversent les fils de données. Essayez d'intervertir les deux fils (CAN-High et CAN-Low) dans ladite fiche blanche, ou vérifiez leur correspondance sur le connecteur d'origine du véhicule.
5. Alimentation de l'adaptateur : Assurez-vous que le contact est mis. Si le module Can ne donne aucun signe de vie, vérifiez s'il reçoit l'alimentation +12V (généralement le fil jaune) et la masse (noir).

Problème 2 : L'autoradio n'affiche pas l'intégralité des fonctions du CanBus

1. Limitations de l'équipement : Le matériel de votre véhicule ne prend pas totalement en charge le bus CAN (certaines données ne sont pas transmises au réseau général).
2. Protocole inexact : Essayez de choisir un autre fabricant de CanBus dans les paramètres (par exemple, choisir Hiworld au lieu de Raise, ou inversement). Souvent, différents fabricants d'adaptateurs utilisent des codes d'ingénierie inverse alternatifs pour les mêmes voitures.

Problème 3 : Tout fonctionne, les pistes défilent, mais il n'y a pas de son dans les haut-parleurs

1. Vérifiez l'indice du profil : Dans les paramètres du CanBus, sélectionnez impérativement la configuration du véhicule avec le préfixe "AMP".
2. Alimentation forcée (REMOTE / AMP-CON) : Sur le faisceau de câbles sortant de l'adaptateur Can, trouvez un fil unique avec une bande bleue ou bleu-blanc et une étiquette AMP-C ou AMP-Cont. Il est nécessaire d'y appliquer manuellement du 12 volts (le relier au fil correspondant de commande de l'amplificateur provenant de l'autoradio).
3. Paramètres système : Allez dans le menu principal : Paramètres → Appareil → Son → Alimentation de l'amplificateur et basculez l'interrupteur sur ON.

Conclusion

Une bonne intégration de l'autoradio avec le bus CAN du véhicule est la clé d'une utilisation durable et confortable de votre système multimédia. L'essentiel est d'être attentif lors de l'identification visuelle du module et de bien comprendre les spécificités de la finition de votre voiture.
