Come configurare il CanBus su un'autoradio Android: guida passo-passo, scelta del produttore e risoluzione dei problemi

Quando si sostituisce l'autoradio originale con una moderna unità principale Android, i proprietari di auto spesso si accorgono che alcune funzioni del veicolo non funzionano direttamente «out of the box». I pulsanti al volante non reagiscono, non vengono visualizzati i dati del climatizzatore, i sensori di parcheggio o le linee di guida dinamiche. L'integrazione dell'autoradio con il sistema di bordo dell'auto è affidata a un modulo speciale: l'adattatore CanBus (comunemente chiamato «modulo can» o «scatola can»).

In questo articolo vedremo nel dettaglio come identificare correttamente il produttore del vostro adattatore, come configurarlo nel sistema e cosa fare se qualcosa va storto.

Come capire se avete bisogno del CanBus?

Un adattatore CanBus è necessario se la vostra auto comunica con le periferiche tramite la linea digitale CAN-bus. Determinarne la presenza è semplice:

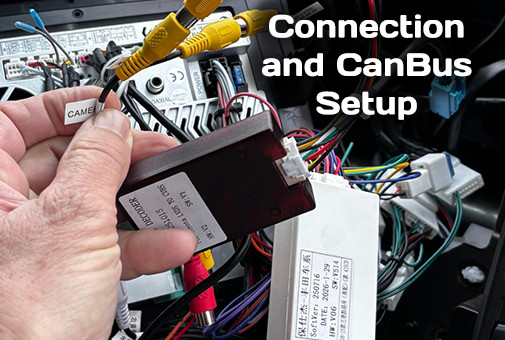

• Modulo esterno: Sul cablaggio principale è presente una scatola separata in plastica o metallo di colore nero, bordeaux, blu o grigio.
• Modulo integrato: Il chip di integrazione può essere originariamente integrato nella scheda della mascherina adattatore, del joystick di controllo o del blocco clima.

Nota importante dell'ingegnere: Se la vostra auto è un modello datato o appartiene a un segmento economico, il controllo tramite linea digitale potrebbe non essere presente. In questo caso, i pulsanti al volante funzionano tramite segnale analogico (Key 1 / Key 2) e si configurano direttamente attraverso l'applicazione standard dell'autoradio.

Passo 1. Identificare il produttore dell'adattatore CanBus

Prima di entrare nelle impostazioni, è necessario esaminare fisicamente l'adattatore stesso. Sul mercato sono presenti molti marchi e la scelta del profilo errato nel menu è la causa più comune per cui l'autoradio «non vede» l'auto.

Prestate attenzione al logo o alla sigla sull'adesivo del modulo:

Passo 2. Algoritmo passo-passo per la configurazione nel menu Android

Una volta identificato il produttore del modulo, passiamo alla configurazione del software. Le interfacce possono variare leggermente a seconda del firmware, ma la logica generale è la stessa ovunque:

1. Accendete il quadro dell'auto.
2. Andate nelle Impostazioni dell'autoradio → Fabbrica (Impostazioni di fabbrica).
3. Inserite la password di servizio: 3368.
4. Trovate la voce Impostazione CanBus.
5. Impostate la configurazione seguendo rigorosamente le colonne:
   • 1ª colonna: Produttore dell'adattatore (es. Raise, Hiworld, Simple Soft).
   • 2ª colonna: Marca dell'auto.
   • 3ª colonna: Modello dell'auto.
   • 4ª colonna: Anno di produzione o tipo di allestimento.

Legenda delle sigle degli allestimenti:

Quando selezionate l'ultima voce, vedrete degli indici alfabetici. Sono fondamentali per la corretta attivazione delle funzioni:

• L - allestimento minimo / base dell'auto.
• M - allestimento medio.
• H - allestimento alto / premium.
• AMP - allestimento con amplificatore audio originale di fabbrica.

Trucco dall'esperienza di un ingegnere: Se il modello della vostra auto o l'anno di produzione corretto non è presente nell'elenco, non fatevi prendere dal panico. I produttori di elettronica raggruppano le auto per piattaforme hardware. Scegliete un modello con la stessa piattaforma (ad esempio, per Skoda spesso vanno bene le impostazioni di VW, per alcuni modelli Mazda le impostazioni di Ford di anni simili, ecc.).

Dopo aver selezionato i parametri, le impostazioni vengono salvate automaticamente. Nel 90% dei casi, le funzioni si attivano immediatamente, ma per alcune piattaforme è necessario riavviare l'autoradio tramite il pulsante Reset, il menu di spegnimento o persino scollegando il polo positivo della batteria dell'auto.

Guida alla risoluzione dei problemi (Troubleshooting)

Se dopo la configurazione il sistema non funziona correttamente, utilizzate questa mappa di esperti per risolvere i problemi:

Problema 1: L'autoradio non vede il CanBus (non funzionano il volante, il clima, ecc.)

1. Errore software: Il produttore del CanBus o il modello di auto è stato selezionato in modo errato (ricontrollate la sigla sul modulo).
2. Riavvio hardware: Eseguite un ripristino/riavvio completo dell'unità principale (non limitatevi a spegnere lo schermo, riavviate proprio Android).
3. Spinotto bianco (connettore CAN): Assicuratevi che il piccolo spinotto bianco con due fili intrecciati (di solito una coppia intrecciata di colore verde, marrone o blu) che proviene dal cablaggio principale sia fisicamente inserito nella corrispondente piccola presa sul retro dell'autoradio.
4. Inversione dei pin del connettore: In rari casi, in fabbrica vengono scambiati i fili dei dati. Provate a invertire i due fili (CAN-High e CAN-Low) nel suddetto spinotto bianco, oppure verificate la loro corrispondenza sul connettore originale dell'auto.
5. Alimentazione dell'adattatore: Assicuratevi che il quadro sia acceso. Se il modulo Can non dà segni di vita, verificate se riceve l'alimentazione +12V (di solito il filo giallo) e la massa (nero).

Problema 2: L'autoradio non mostra completamente le funzioni del CanBus

1. Limitazioni dell'allestimento: La vostra auto non supporta completamente a livello hardware la linea CAN (alcuni dati non vengono trasmessi alla rete generale del veicolo).
2. Protocollo impreciso: Provate a scegliere un altro produttore di CanBus nelle impostazioni (ad esempio, invece di Raise scegliete Hiworld, o viceversa). Spesso, produttori diversi di adattatori utilizzano codici di reverse engineering alternativi per le stesse auto.

Problema 3: Tutto funziona, i brani si cambiano, ma non c'è audio negli altoparlanti

1. Verificate l'indice del profilo: Nelle impostazioni CanBus, selezionate la configurazione dell'auto che include tassativamente il prefisso "AMP".
2. Alimentazione forzata (REMOTE / AMP-CON): Sul cablaggio che esce dall'adattatore Can, trovate un singolo filo con una striscia blu o blu-bianca e l'etichetta AMP-C o AMP-Cont. È necessario applicarvi forzatamente 12 volt (collegandolo al rispettivo filo di controllo dell'amplificatore proveniente dell'autoradio).
3. Impostazioni di sistema: Entrate nel menu principale: Impostazioni → Dispositivo → Suono → Alimentazione amplificatore e spostate l'interruttore su ON.

Conclusione

La corretta integrazione dell'unità principale con la linea CAN dell'auto è la chiave per un utilizzo duraturo e confortevole del sistema multimediale. L'importante è prestare attenzione durante l'identificazione visiva del modulo e comprendere le caratteristiche dell'allestimento della propria vettura.
