Wie man CanBus auf einem Android-Autoradio einrichtet: Schritt-für-Schritt-Anleitung, Herstellerauswahl und Fehlerbehebung

Beim Austausch des werksseitigen Autoradios gegen ein modernes Android-Hauptgerät stellen Autobesitzer oft fest, dass ein Teil der Fahrzeugfunktionen nicht direkt „out of the box“ funktioniert. Die Lenkradtasten reagieren nicht, Daten der Klimaanlage, Parksensoren oder dynamische Leitlinien werden nicht angezeigt. Für die Integration des Radios in das Bordnetz des Fahrzeugs ist ein spezielles Modul verantwortlich – der CanBus-Adapter (im Alltag auch „Can-Modul“ oder „Can-Box“ genannt).

In diesem Artikel erklären wir Ihnen im Detail, wie Sie den Hersteller Ihres Adapters richtig bestimmen, ihn im System konfigurieren und was zu tun ist, wenn etwas schiefgeht.

Wie man versteht, ob man CanBus benötigt?

Ein CanBus-Adapter ist erforderlich, wenn Ihr Fahrzeug mit den Peripheriegeräten über den digitalen CAN-Bus kommuniziert. Das Vorhandensein lässt sich leicht feststellen:

• Externes Modul: Am Hauptkabelbaum hängt eine separate Kunststoff- oder Metallbox in den Farben Schwarz, Bordeaux, Blau oder Grau.
• Integriertes Modul: Der Integrationschip kann von vornherein in die Platine der Blindblende, des Steuerungs-Joysticks oder des Klimablocks integriert sein.

Wichtiger Kommentar des Ingenieurs: Wenn Ihr Fahrzeug älteren Baujahres ist oder dem Budget-Segment angehört, gibt es dort möglicherweise keine Steuerung über den digitalen Bus. In diesem Fall funktionieren die Lenkradtasten über ein analoges Signal (Key 1 / Key 2) und werden direkt über die Standard-App des Radios eingerichtet.

Schritt 1. Den Hersteller des CanBus-Adapters bestimmen

Bevor Sie in die Einstellungen gehen, müssen Sie sich den Adapter physisch ansehen. Es gibt viele Marken auf dem Markt, und die Auswahl des falschen Profils im Menü ist die häufigste Ursache dafür, dass das Radio das Auto „nicht sieht“.

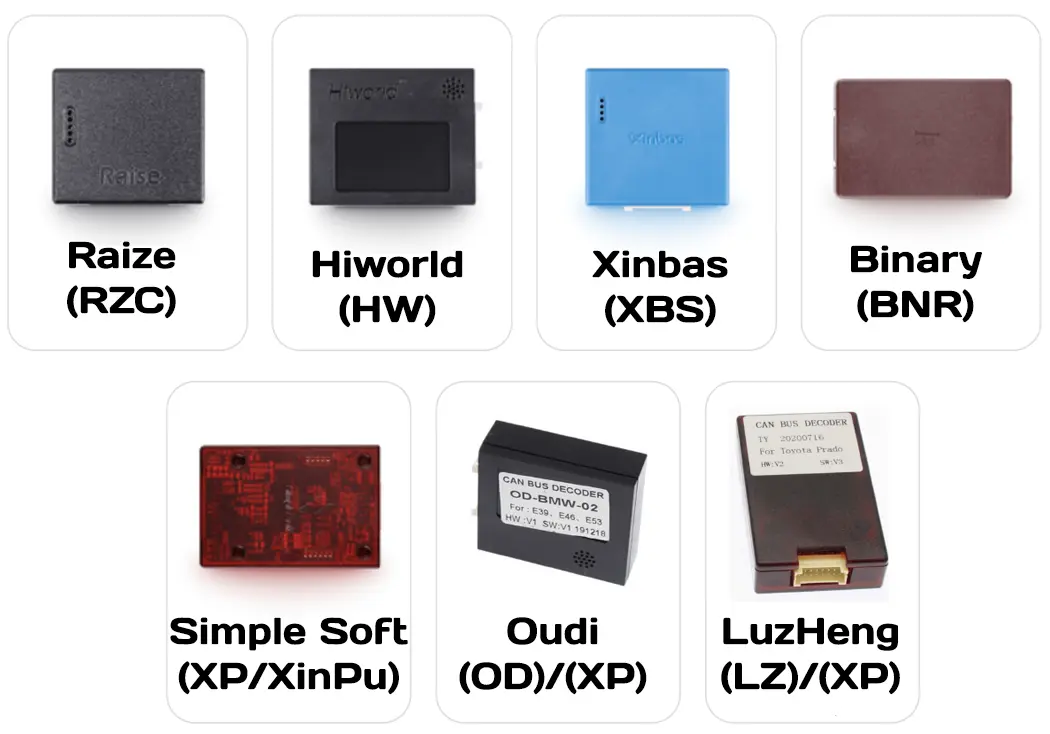

Achten Sie auf das Logo oder die Abkürzung auf dem Aufkleber des Moduls:

Schritt 2. Schritt-für-Schritt-Algorithmus zur Einrichtung im Android-Menü

Wenn der Hersteller der Box feststeht, fahren wir mit der Softwarekonfiguration fort. Die Benutzeroberflächen können je nach Firmware leicht variieren, aber die allgemeine Logik ist überall gleich:

1. Schalten Sie die Zündung des Fahrzeugs ein.
2. Gehen Sie zu den Einstellungen des Radios → Werkseinstellungen.
3. Geben Sie das Service-Passwort ein: 3368.
4. Suchen Sie den Punkt CanBus-Einstellung.
5. Stellen Sie die Konfiguration strikt nach Spalten ein:
   • 1. Spalte: Hersteller des Adapters (z. B. Raise, Hiworld, Simple Soft).
   • 2. Spalte: Automarke.
   • 3. Spalte: Automodell.
   • 4. Spalte: Baujahr oder Ausstattungstyp.

Aufschlüsselung der Ausstattungskennzeichnungen:

Bei der Auswahl des letzten Punktes sehen Sie Buchstabenindizes. Diese sind für die korrekte Aktivierung der Funktionen von entscheidender Bedeutung:

• L - minimale Fahrzeugausstattung.
• M - mittlere Ausstattung.
• H - hohe Ausstattung.
• AMP - Ausstattung mit originalem Werks-Audioverstärker.

Lifehack aus der Ingenieurpraxis: Wenn Ihr Automodell oder das gewünschte Baujahr nicht in der Liste aufgeführt ist, keine Panik. Elektronikhersteller fassen Fahrzeuge nach Hardwareplattformen in Gruppen zusammen. Wählen Sie ein plattformgleiches Modell (z. B. passen für Skoda oft die Einstellungen von VW, für einige Mazda-Modelle die Einstellungen von Ford ähnlicher Baujahre usw.).

Nach Auswahl der Parameter werden die Einstellungen automatisch gespeichert. In 90 % der Fälle werden die Funktionen sofort aktiviert, aber bei einigen Plattformen ist es erforderlich, das Radio neu zu starten – über die Reset-Taste, das Ausschaltmenü oder sogar durch das Abklemmen des Pluspols der Autobatterie.

Leitfaden zur Fehlerbehebung (Troubleshooting)

Wenn das System nach der Einrichtung nicht korrekt funktioniert, nutzen Sie diese Experten-Roadmap zur Problemlösung:

Problem 1: Das Radio erkennt den CanBus nicht (Lenkrad, Klima etc. funktionieren nicht)

1. Softwarefehler: Der CanBus-Hersteller oder das Automodell wurde falsch ausgewählt (überprüfen Sie die Kennzeichnung auf der Box erneut).
2. Hardware-Neustart: Führen Sie einen vollständigen Reset/Neustart des Hauptgeräts durch (nicht nur den Bildschirm ausschalten, sondern Android neu starten).

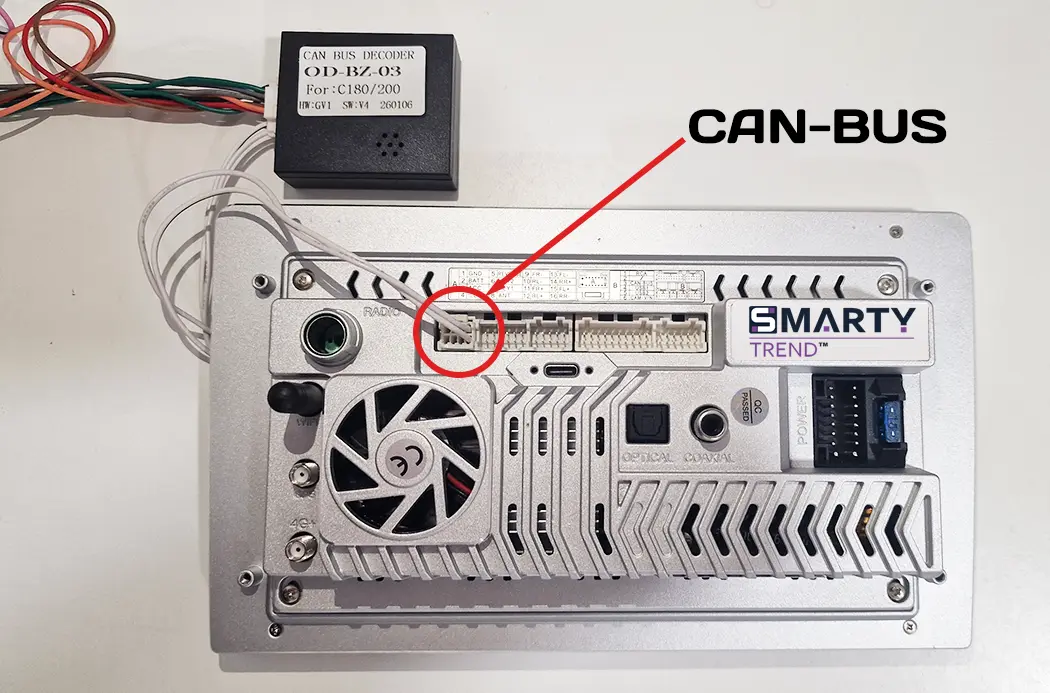

3. Weißer Stecker (CAN-Anschluss): Stellen Sie sicher, dass der kleine weiße Stecker mit zwei miteinander verflochtenen Drähten (normalerweise ein verdrilltes Paar in Grün, Braun oder Blau), der vom Hauptkabelbaum kommt, physisch in die entsprechende kleine Buchse auf der Rückseite des Radios eingesteckt ist.
4. Umpolung des Steckers: In seltenen Fällen werden in den Fabriken die Datenkabel vertauscht. Versuchen Sie, die beiden Drähte (CAN-High und CAN-Low) in dem besagten weißen Stecker zu tauschen oder deren Übereinstimmung mit dem Originalstecker des Fahrzeugs zu überprüfen.
5. Stromversorgung des Adapters: Stellen Sie sicher, dass die Zündung eingeschaltet ist. Wenn das Can-Modul kein Lebenszeichen von sich gibt, prüfen Sie, ob es mit +12V Strom (normalerweise gelbes Kabel) und Masse (schwarz) versorgt wird.

Problem 2: Das Radio zeigt den CanBus-Funktionsumfang nicht vollständig an

1. Einschränkungen der Ausstattung: Ihr Fahrzeug unterstützt den CAN-Bus hardwareseitig nicht vollständig (einige Daten werden nicht an das Gesamtnetzwerk übertragen).
2. Ungenaues Protokoll: Versuchen Sie, einen anderen CanBus-Hersteller in den Einstellungen zu wählen (z. B. statt Raise Hiworld wählen oder umgekehrt). Häufig verwenden verschiedene Adapterhersteller alternative Reverse-Engineering-Codes für dieselben Fahrzeuge.

Problem 3: Alles funktioniert, Titel lassen sich umschalten, aber es kommt kein Ton aus den Lautsprechern

1. Profil-Index überprüfen: Wählen Sie in den CanBus-Einstellungen die Fahrzeugkonfiguration mit dem obligatorischen Zusatz "AMP".

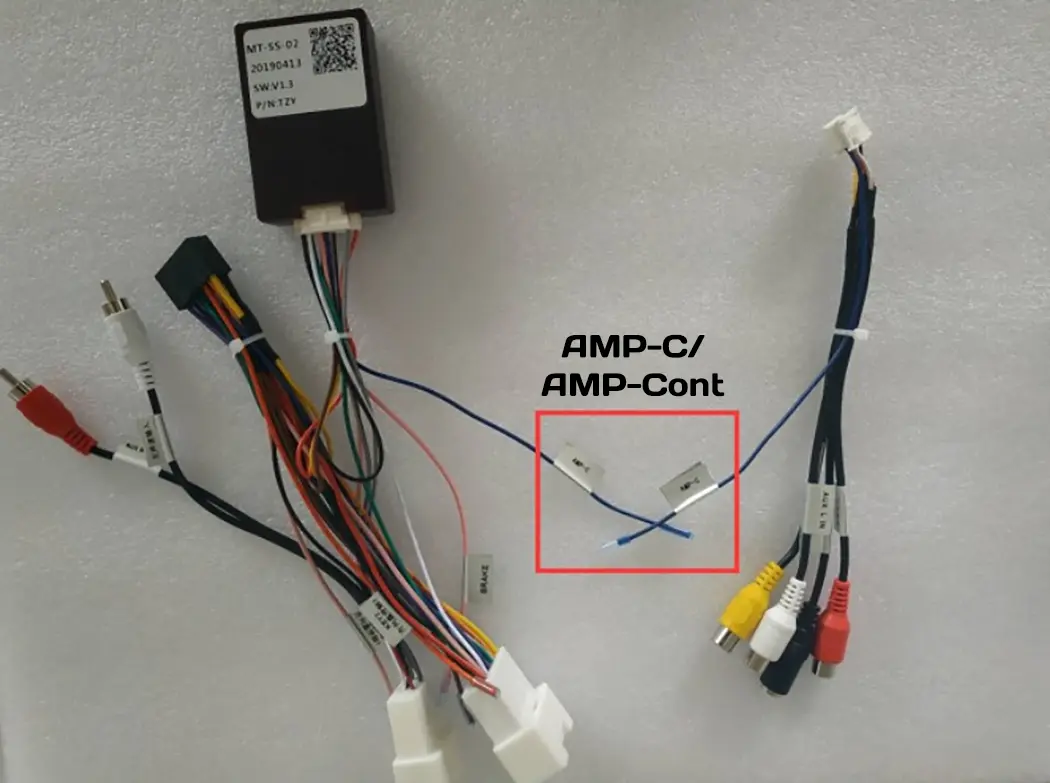

2. Zwangsstromversorgung (REMOTE / AMP-CON): Suchen Sie am Kabelbaum, der aus dem Can-Adapter kommt, ein einzelnes Kabel mit einem blauen oder blau-weißen Streifen und der Beschriftung AMP-C oder AMP-Cont. An dieses müssen manuell 12 Volt angelegt werden (mit dem entsprechenden Verstärkersteuerungskabel des Radios verbinden).
3. Systemeinstellungen: Rufen Sie das Hauptmenü auf: Einstellungen → Gerät → Ton → Verstärkerstrom und stellen Sie den Schalter auf EIN.

Fazit

Die korrekte Integration des Hauptgeräts in den CAN-Bus des Fahrzeugs ist die Voraussetzung für eine lange und komfortable Nutzung des Multimediasystems. Das Wichtigste ist Sorgfalt bei der visuellen Bestimmung des Moduls und das Verständnis der Ausstattungsmerkmale Ihres Fahrzeugs.
